一体式超声波液位计
一体式超声波液位计
  • 产品名称

    一体式超声波液位计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询







一、仪表概述:
一体式超声波液位计引用国外**技术的科技成果,具有设计合理、性能优良、安装方便的特点。电子模块部分的微处理单元强大的分析能力,可以优化正确的回波,并将错误或虚假的回波加以排除,从而可以得出准确的数值。
同时,本产品性能稳定,价格低廉,精度高,具有模拟量,开关量及数字信号同时输出功能,防水外壳,适用于一般场合的液物位检测。其主要芯片采用飞利普工业级单片机,数字温度补偿和相关集成电路,抗干扰性强,可任意(自定义设定)设置上下限及在线输出调节,并带有现场显示,模拟量,开关量输出,可方便与主机连接。

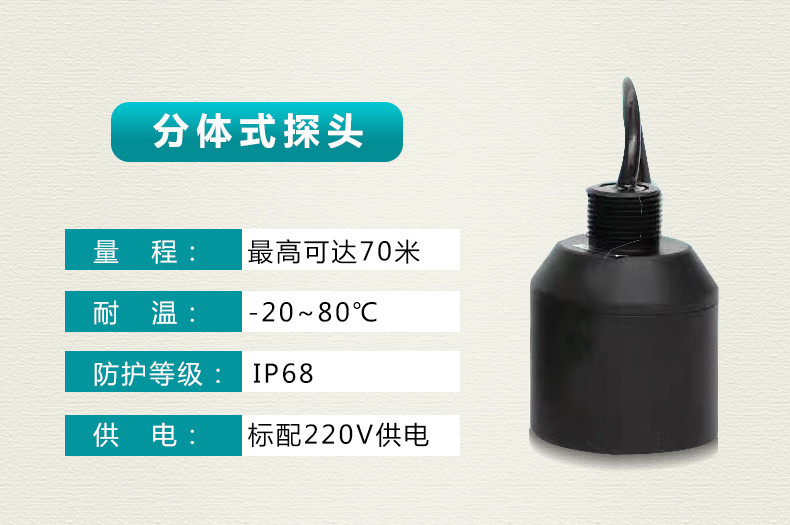

另外,本产品选用**超声波小角度探头,发射功率大,灵敏度高,寿命长,测量距离远;任意点上下限设定,倒值设定。可用于以对蒸汽、灰尘、湿气的干扰自动补偿,除可应用于液体/固体、还可用于不间断料/液位控制,罐、贮槽、不间断料/液位测量贮藏室、粮仓等。
二、测量原理:
超声波液位计的测量原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.探头部分发射出超声波,然后被液面反射,探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:
hb = ct2 即
距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式:
环境声速= 331.5 + 0.6×温度
三、适用场合:

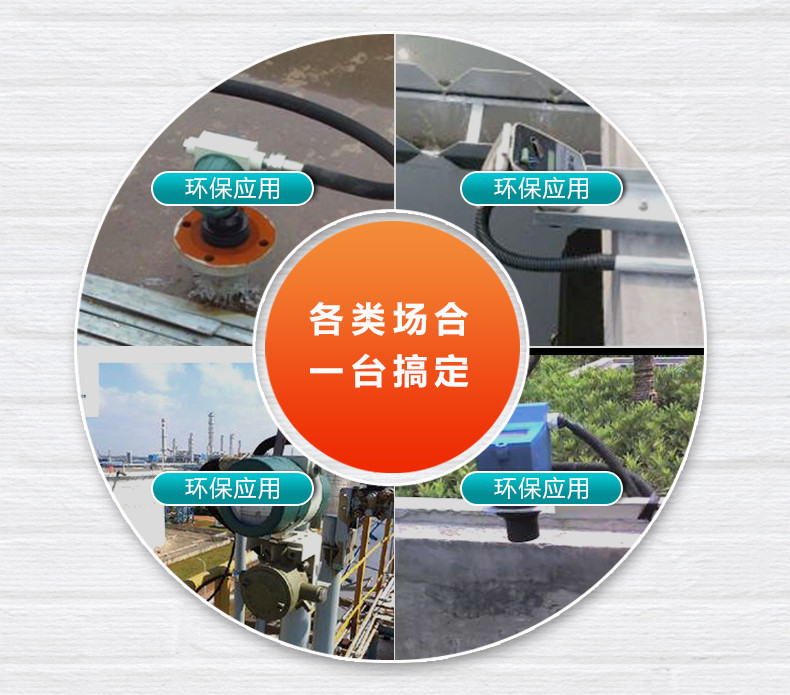

一体式超声波液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、 0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。

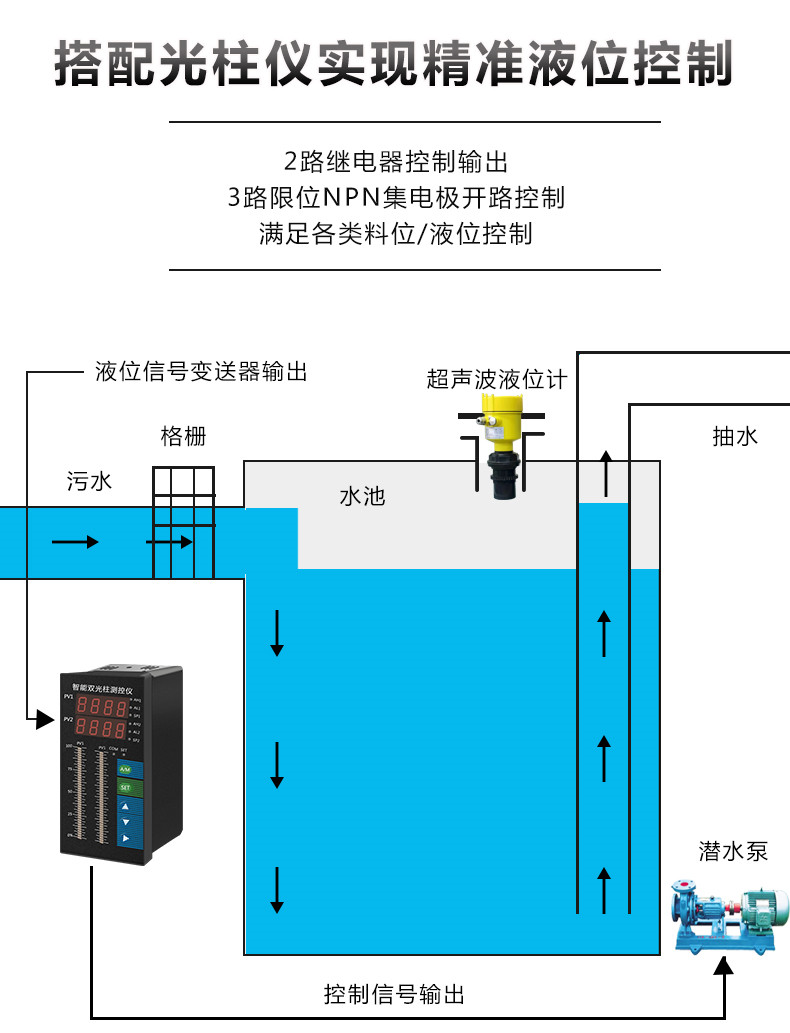

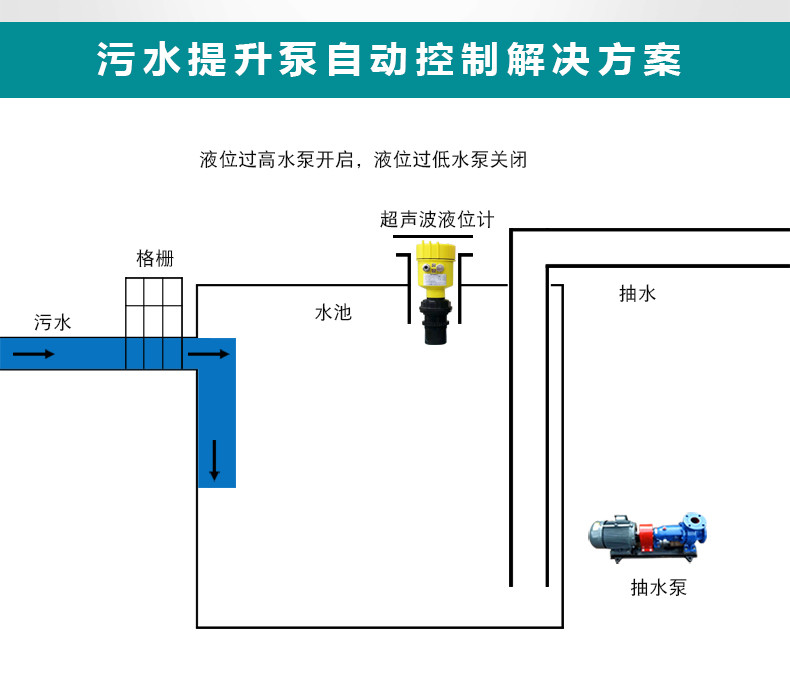

1、水及污水处理 :泵房、集水井、生化反应池、沉淀池等;
2、电力矿山:灰浆池、煤浆池、水处理等。
四、性能特点:
1、具有抗干扰性强。可任意设置上下限节点及在线输出调节,并带有现场显示,可选择模拟量,开关量及RS485输出,方便的与相关设施接口。
2、采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物、不论酸、碱、盐溶液、除强氧化性物料外,几乎都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
3、重量轻,不结垢,不污染介质。
4、无毒性。可用于食品工业设备安装,维修极为方便。
五、现场条件:
1、环境温度: -10 ~ +60℃(低温情况需特殊说明);
2、表壳保护等级:IP65 适用于户外安装;
3、适用测量的介质:适用于大部分液体及粉状颗粒状固体,弱酸,弱碱,强碱,低于40%的强酸。若在强酸应用场合,请与我司,应使用防腐探头;
4、容器压力:0.7~3 bar。
5、在下面的任何一种情况,要注意:
① 有泡沫的液体、固体;
② 周围有强电压,强电流,强电磁干扰,尽量避免高电压,高电流及强电磁干扰;
③ 大风和太阳直晒;
④ 强震动。
六、技术指标:
1、工作电压:DC12V/300mA ±10%(默认),可选DC24V;
2、检测量程:1,2,3,5,6,8,10,15,20,30,50;
3、显示分辨率:d = 1mm/1cm 标定时设置;

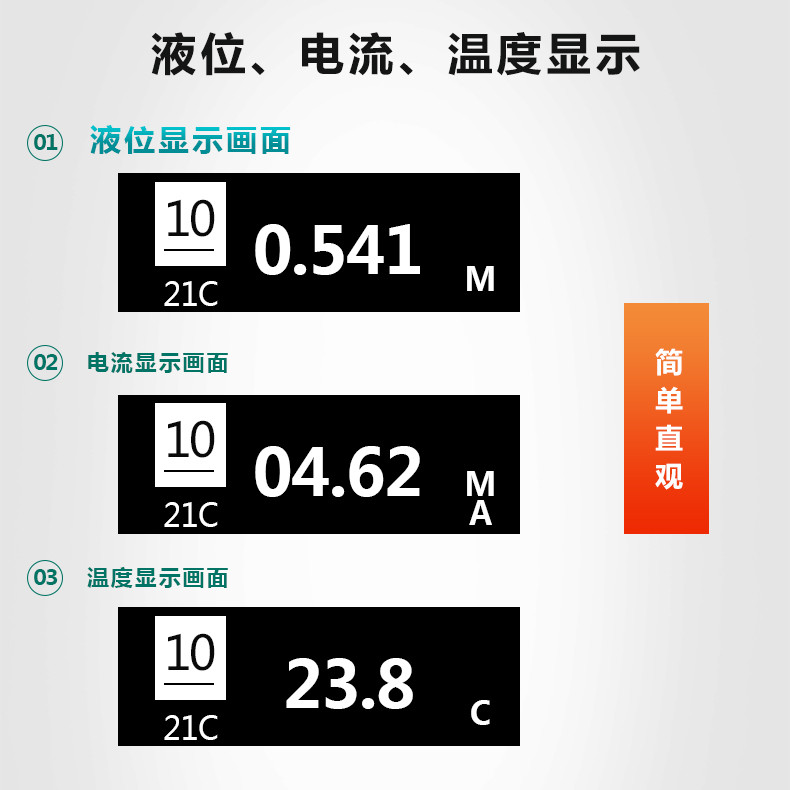

4、显 示:四位八段 0.39英寸LED数码管或LCD多信息显示屏;
5、限 值:2-4组限值TTL控制电平或NPN集电极开路输出,可直接驱动固态继电器;
6、数据输出:基本型4~20mA模拟量输出,另可选购0~5V、1~5V或串口数据输出方式;
7、键 盘:三位防水轻触键,可设定上下限,TTL控制电平输出模式(选购);
8、工作频率:20~300KHZ (因型号而不同);
9、工作温度:0~50℃、-10~60℃、-30~80℃可选;存储温度:- 40℃~85℃;
10、侦测方式:连续1~100HZ(因量程及工况而不同,默认1HZ);
11、外形尺寸:120×120×180(因型号而不同),4~20mA模拟量输出。
七、接线形式的选择:
1、两线制:两线制超声波物位计其供电(仅DC24V)与信号输出(D-20mA)共用一个回路,仅使用两条线即可,为标准的变送器形式。
2、三线制:三线制超声波物位计实际上为四线制,其供电(仅DC24V)与信号输出(D-20mA)回路分离,各使用两条线,当它们负端共地相连时,通常使用三条线即可。其优势是发射功率较大。
3、四线制:供电(DC24V或AC220V)与信号输出(D-20mA)回路分离,使用两条线,其优势是发射功率较大,同时提供高、低位继电器输出,增加了新功能。
4、测量量程:
a、根据实际量程选择相应型号的超声波物位计。
b、若被测液体波动剧烈,请选择量程大一级别的型号。
c、固体料位测量的有效量程为液位量程的1/2至2/3。
5、供电形式:
DC24V供电:
a、提供给两线制系列的供电电流能力应不小于30mA。
b、提供给三线制系列的供电电流能力应不小于60mA。
c、提供给四线制系列的供电电流能力应不小于80mA。
AC220V供电:
只能选择四线制系列的产品,供电电流能力应不小于50mA。
八、容器安装条件:
1、密闭容器:
a、对于8m以下量程,容器上要有DN65以上的法兰口,对法兰下的接管长度无需要求。
b、对于10m、12m量程,容器上要有DN80以上的法兰口,对法兰下的接管长度小于150mm。
c、对于15m量程,容器上要有DN150以上的法兰口,对法兰下的接管长度小于150mm。
d、对于20m、30m、40m量程,容器上要有DN200以上的法兰口,对法兰下的接管长度小于200mm。
2、开口容器:
a、对于8m以下量程,容器上要有直径65mm以上安装口。
b、对于10m、12m量程,容器上要有直径80mm以上安装口,安装口的厚度小于150mm。
c、对于15m量程,容器上要有直径150mm以上安装口,安装口的厚度小于150mm。
d、对于20m、30m、40m量程,容器上要有直径200mm以上安装口,安装口的厚度小于200mm。
3、开放式池子:要求有安装支架。
九、安装注意事项:
一体式超声波物位计安装时,并注意以下几点:
1、传感器和zui高液(物)位之间距离应大于盲区(空距等于zui高物位+盲区)同时要保证传感器轴线应垂直于被测液(物)面。
2、盲区及传感器到测量液(物)zui小距离,在这一区间仪表无法正常工作,一般取值(量程<20m)设30cm~60cm之间,(量程>20m)设60~100cm之间。
3、在固定当中必要时可加橡胶垫圈,同时尽可能远离噪声源。
4、由于传感器发射角的存在,在安装时传感器与器壁应保持一定的距离。测量固体料位时传感器应避开下料口。
5、在测量范围内不要有容易引起干扰信号的障碍物,如人梯、横梁、检修通道等。
6、测量固体物料时,必要时可采用万相转换连接器,通过它来调节传感器的测量角度,使传感器接收回波信号,并找到理想点,实现对料位的
