一、仪表概述：

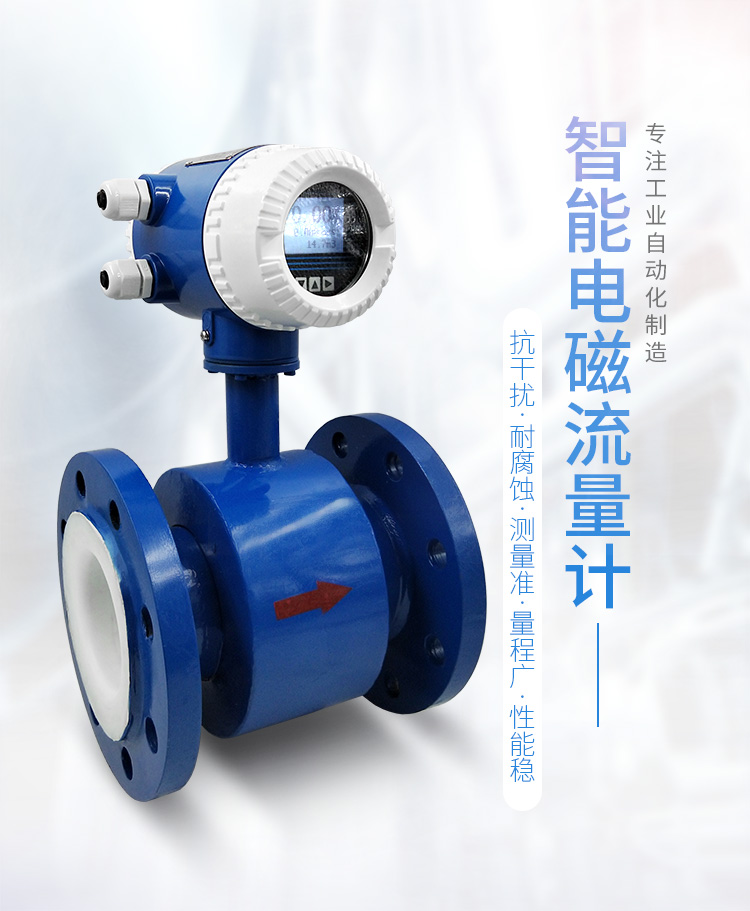

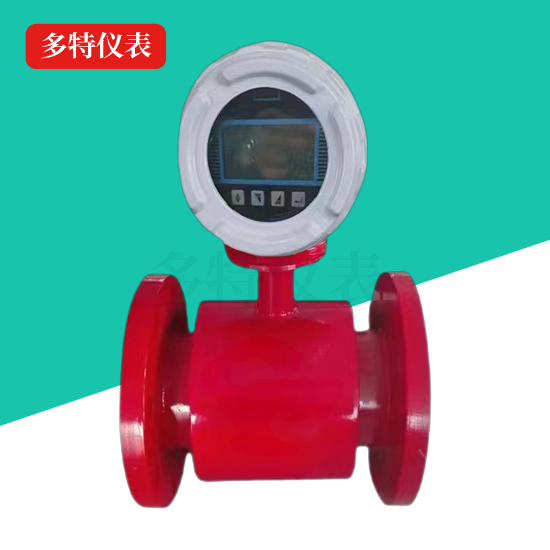

智能防腐型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流计。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
二、测量原理：
智能防腐型电磁流量计是根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

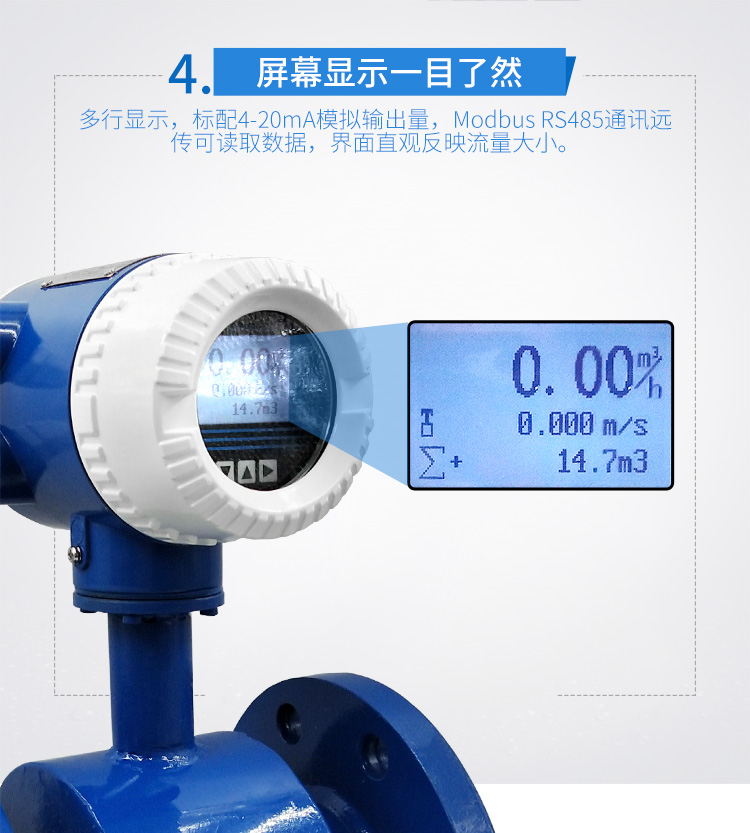

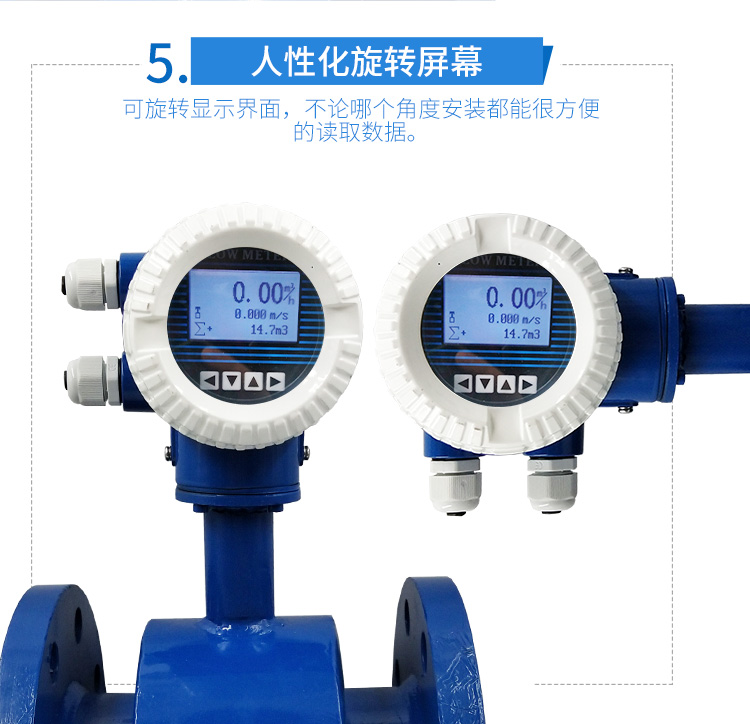

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、适用场合：
电磁流量计由一次装置和二次装置组成，按一次装置和二次装置的组合形式流量计可分为分体型和一体型。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品**应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
四、性能特点：
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
3、测量管内无阻碍流动部件，无压损，直管段要求较低；
4、转换器可与传感器组成一体型或分离型；
5、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

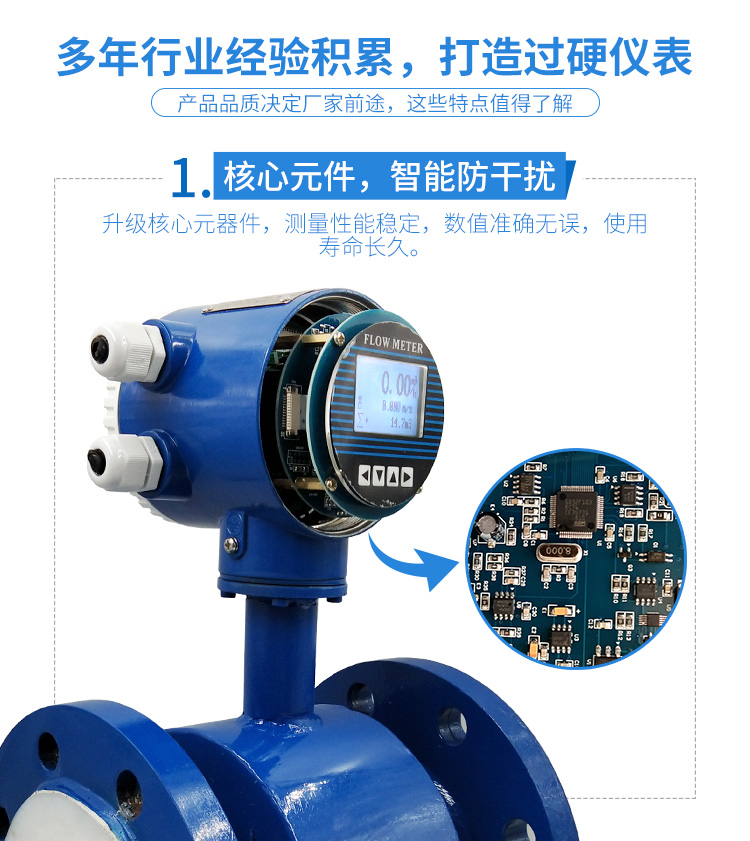

8、转换器采用表面安装技术SMT，具有自检和自诊断功能。

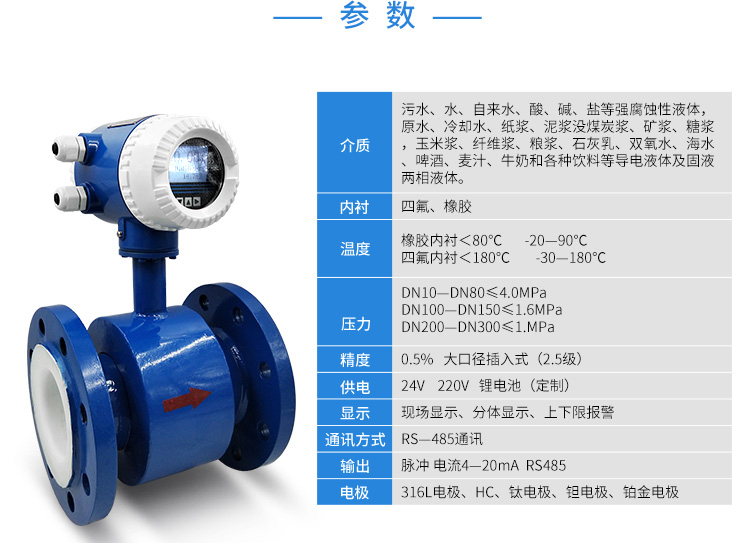

五、技术指标：
1、仪表精度：管道式0.5级、1.0级；插入式2.5级。
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s。
4、工作压力：1.6MPa。
5、环境温度：-40℃～+50℃。
6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃。
7、防爆标志：ExmibdⅡBT4。
8、防爆证号：GYB01349。
9、外磁干扰：≤400A/m。
10、外壳防护：一体化型： IP65；
分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）；转换器IP65。
11、输出信号：4～20mA.DC，负载电阻0～750Ω。
12、通讯输出：RS485或CAN总线。
13、电气连接：M20×1.5内螺纹，φ10电缆孔。
14、电源电压：90～220V.AC、24±10%V.DC。
15、zui大功耗：≤10VA。

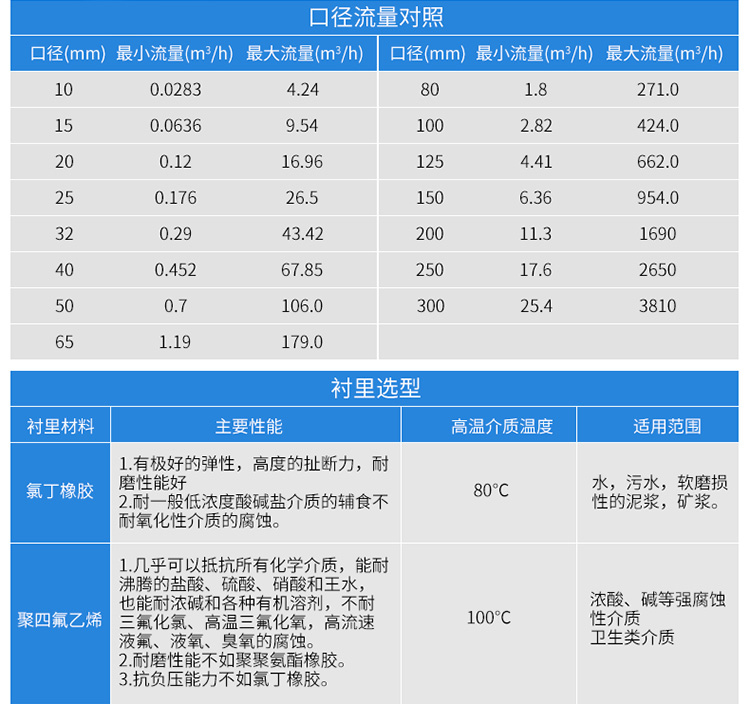

六、量程范围确认：
一般工业用电磁流量计被测介质流速以2～5m/s为宜，在特殊情况下，zui低流速应不小于0.25m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

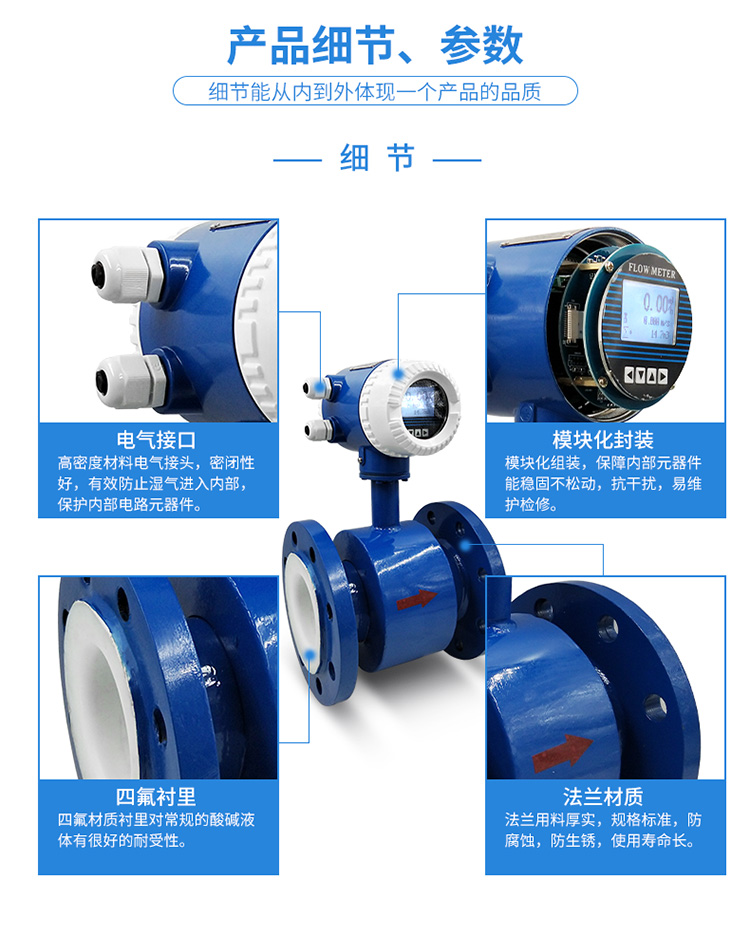

七、电磁流量计的结构：
1、传感器：
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。

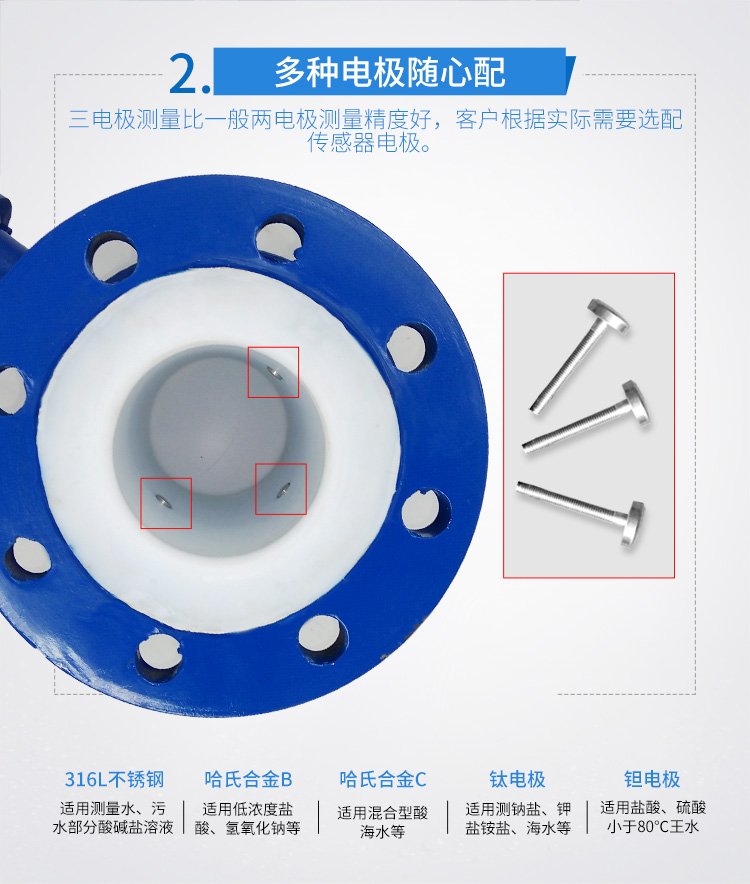

b、测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。
c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。
e、壳 体：仪表外包装。
2、转换器：
即为智能二次表，其将流量信号放大处理??单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。
3、产品组装形式：
其分为一体型和分体型两种形式。
a、一体型：传感器和转换器一体安装。
b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。

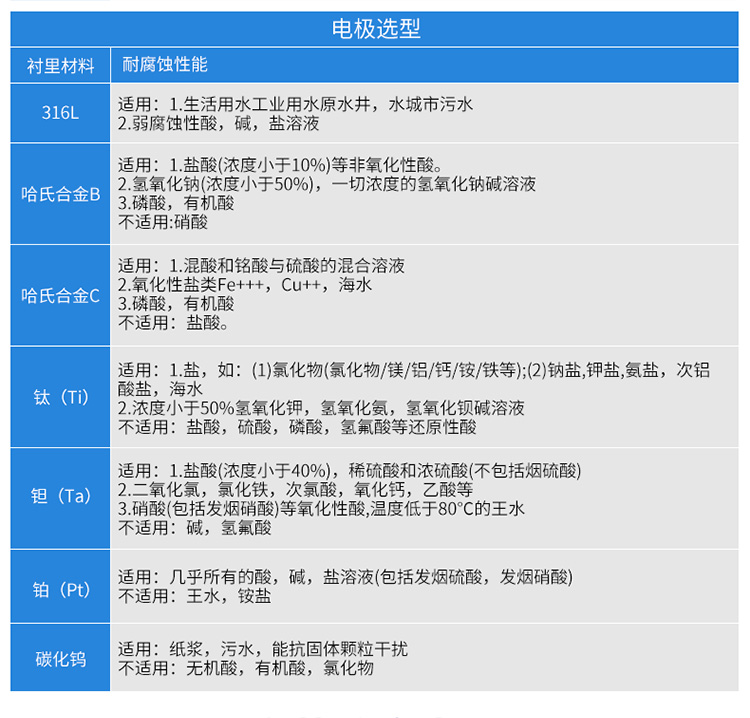

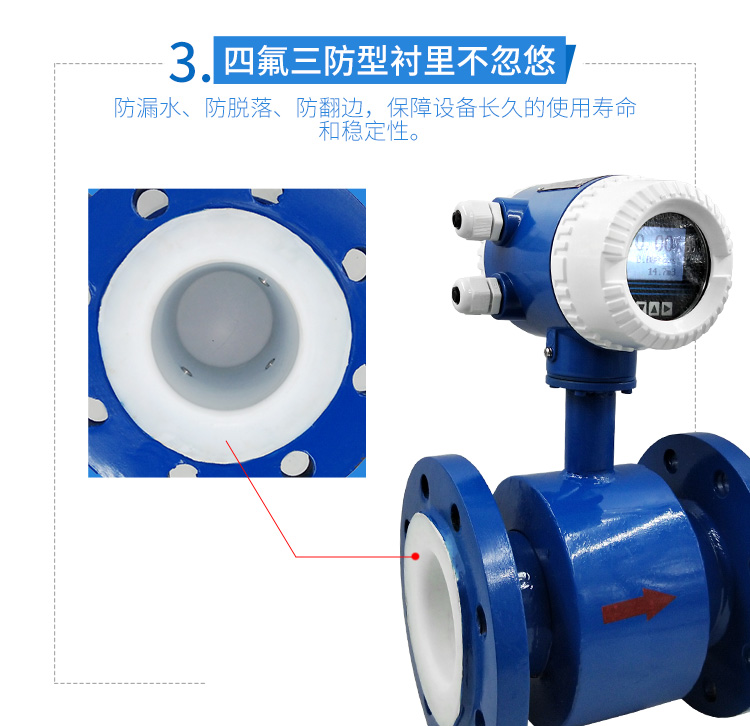

c、为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。
八、按励磁方式分类：
要产生一个均匀恒定的磁场，就需要选择一种合适的励磁方式。如按励磁电流方式划分，有直流励磁、交流（工频或其他频率）励磁、低频矩形波励磁和双频矩形波励磁。
1、直流励磁
直流励磁方式用直流电或采用磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子，在电场力的作用下，负离子跑向正极，正离子跑向负极，这将导致正负电极分别被相反极性的离子所包围，严重影响仪表的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属流量（常温下的汞和高温下的液态钢、锂、钾）等。
2、交流励磁
工业上使用的电磁流量计，大都采用工频（50Hz）电源交流励磁方式产生交变磁场，避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题（例如正交干扰、同相干扰、零点漂移等）。现在交流励磁正在被低频方波励磁所代替。
3、低频方波励磁
低频方波励磁波形有二值（正-负）和三值（正-零-负-零）两种，其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰，消除由分布电容引起的工频干扰，抑制交流磁场在管壁和流体内部引起的电涡流，排除直流励磁的极化现象。
九、生产安装要求与使用：
1、对外部环境的要求：
a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。
b、流量计需安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒，须有防潮和防晒措施。
c、流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。
d、为了安装、维护、保养、方便，在流量计周围需有充实的安装空间。
e、流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
2、对工艺管的要求
流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。
a、上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN （式中DN：传感器内径，D：工艺管内径）
b、工艺管与传感器必须同心，同轴偏差应不大于0.05DN
3、旁通管的要求
为了方便检修流量计，安装旁通管，另外，对重污染流体及流量计需清洗而流体不能停止的，必须安装旁通管。
十、安装注意事项。
1、非测量电极的轴线必须近似于水平方向；
2、测量管道内必须完全充满液体；
3、流量计前方zui少要有5* D(D为流量计内径)长度的直管段，后方zui少要有3* D(D为流量计内径)长度的直管段；
4、流体的流动方向和流量计的箭头方向*；
5、管道内要有真空会损坏流量计的内衬，需特别注意；
6、在流量计附近应无强电磁场；
7、在流量计附近应有充裕的空间，以便安装和维护；
8、若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离zui少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道。
