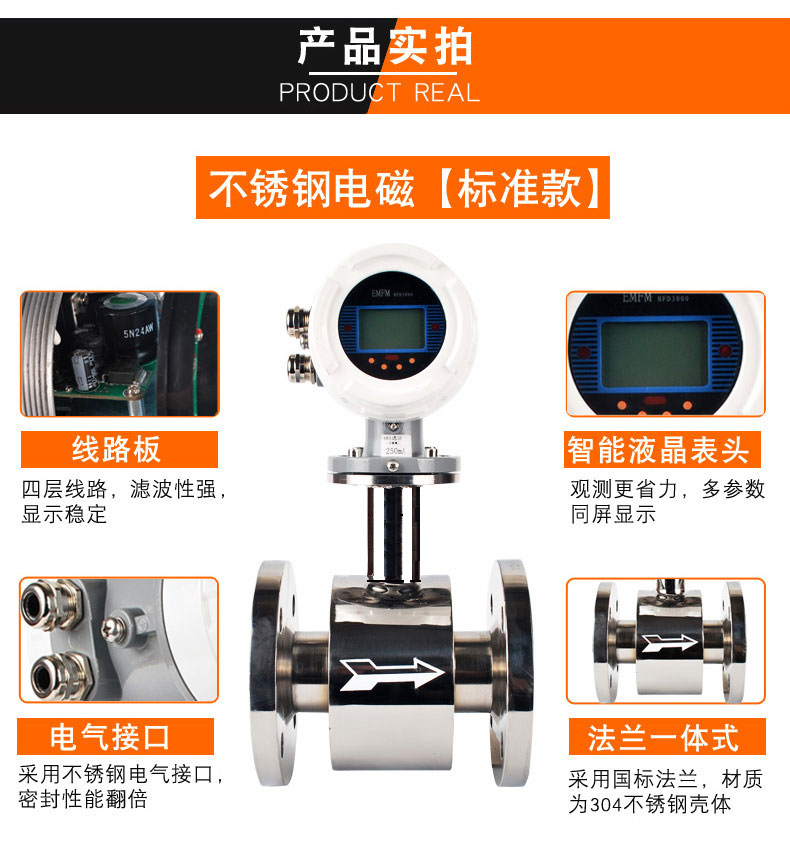

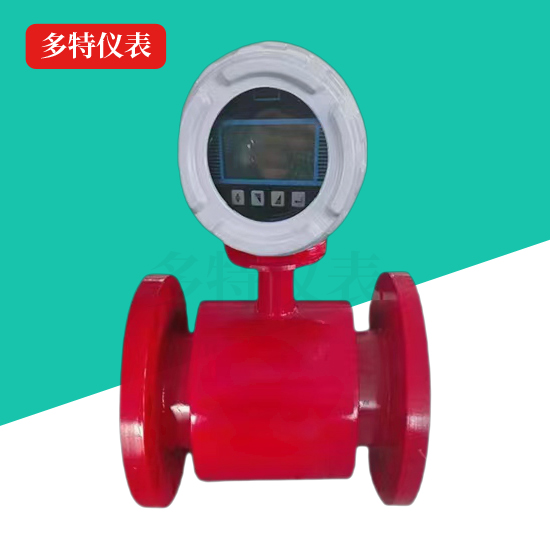

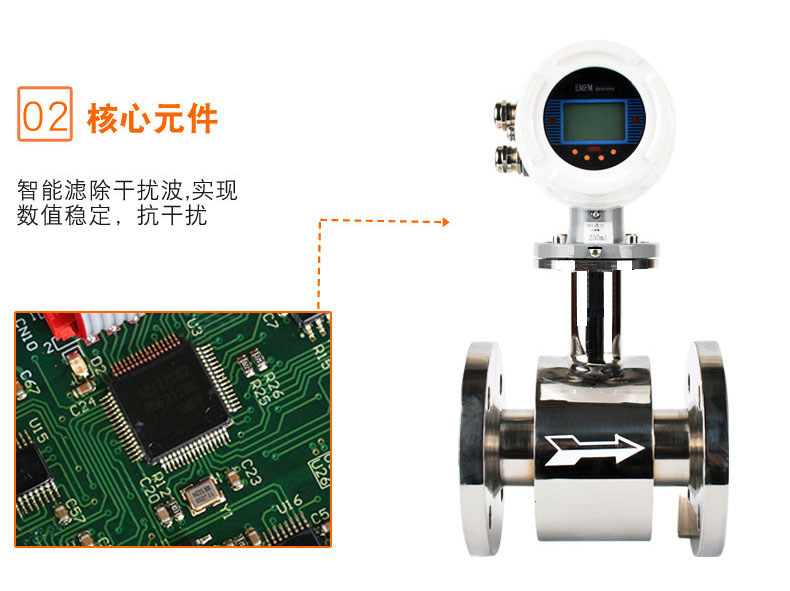

不锈钢电磁流量计
不锈钢电磁流量计
  • 产品名称

    不锈钢电磁流量计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询




一、仪表概述:
不锈钢电磁流量计根据法拉第电磁感应定律原理制作,工作性能稳定可靠,精度高,各项设定参数及测量参数具有断电自动保护功能,并可长期储存,测量不受液体密度,粘度,温度,压力和导电率变化的影响:测量管内无活动和阻流部件,无压损,不堵塞,可测量含有纤维,固体颗粒和悬浮物的可导电液体;测量范围广,可测量各种高浓度高压力的酸碱性溶液,同时测量范围可任意选定。

二、测量原理:
不锈钢电磁流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

三、适用场合:
电磁流量计适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速,如:洁净水、污水、生活水、原水,各种酸、碱、盐等溶液,泥浆、矿浆、纸浆以及食品方面的液体等。

四、结构形式:
1、传感器:
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
a、测量导管:由不锈钢导管、衬里和连接法兰组合而成,为被测液体现场工况测量的载体。
b、测量电极:安装在测量导管内侧壁,与轴流方向垂直,使测量液体产生信号的一对电极。
c、励磁线圈:在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭:将励磁线圈产生的磁场导入液体,并构成磁回路。
e、壳体:仪表外包装。

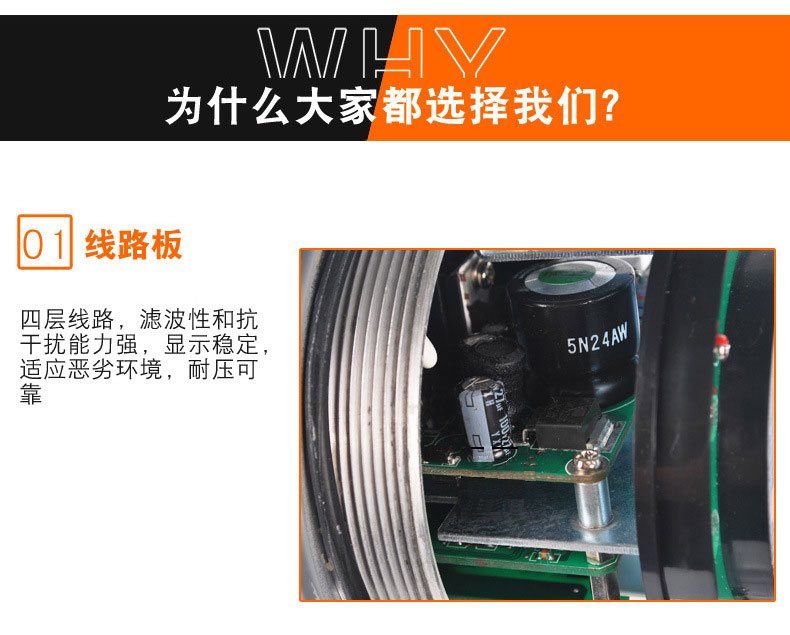

2、转换器:即为智能二次表,其将流量信号放大处理,单片机运算后,可显示流量、累计量,并能输出脉冲、模拟电流等信号,用于流体流量的计量或控制。
3、产品组装形式:其分为一体型和分体型两种形式。
a、一体型:传感器和转换器一体安装。
b、分体型:传感器和转化器分离安装,通过连接电缆形成流量计量系统。
c、为适应不同介质测量的要求,传感器的衬里和电极材料可以有多种选择。

五、性能特点:
1、仪表结构简单、可靠,无可动部件,工作寿命长。
2、无截流阻流部件,不存在压力损失和流体堵塞现象。
3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6、备有管道式、插入式等多种流量计型号。
7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
8、具备一体化和分离型两种型式。

六、技术指标:
1、仪表精度:管道式0.5级、1.0级;插入式2.5级;
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体;
3、流速范围:0.2~8m/s;
4、工作压力:1.6MPa;
5、环境温度:-40℃~+≤180℃;
6、橡胶材质:衬里≤65℃;
7、防爆标志:ExmibdⅡBT4;
8、防爆证号:GYB01349;
9、外磁干扰:≤400A/m;
10、外壳防护:一体化型: IP65;
11、分 离 型: 传感器IP68(水下5米);
12、转换器:IP65;
13、输出信号:4~20mA.DC,负载电阻0~750Ω;
14、通讯输出:RS485或CAN总线;
15、电气连接:M20×1.5内螺纹,φ10电缆孔;
16、电源电压:90~220V.AC、24±10%V.DC;
17、zui大功耗:≤10VASDLDE。
七、安装地点的选择:
为了使流量计工作稳定,在选择安装地点时应注意以下几方面的要求:
1、尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95.9%。
4、选择便于维修,活动方便的地方。
5、流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。
八、安装注意事项:
1、在搬运和吊装传感器时,应该将吊索套在传感器两端法兰旁颈部位置,切勿在测量、管内插入管帮进行吊装以免损坏衬里。
2、安装前,传感器内的电极用酒精棉花仔细擦除电极表面由于手摸等原因造成的油脂性沾污物质。
3、安装时密封垫圈的内径应与测量管衬里内径*。
4、必须保证接线盒内的干燥,否则仪表可能会产生计量误差。
九、运行前的准备工作:
1、在安装接线后正式投入运行前应再次检查安装、接线是否正确。(对分体型而言)
2、将床干起前阀门打开,传感器后阀门关闭,让传感器内充满被测介质。
3、准备工作完毕后,先打开传感器上游阀门,再缓缓打开下游阀门,观察转换器瞬时流量显示应向大方向变化,说明信号线线方向正确。否则,将信号线A与B接线位置互换。(对分体型而言)
4、打开传感器前后阀门,排液数分钟,排出管内气体。
5、关闭传感器下游阀门,再关上游阀门,是传感器内充满被测介质。然后进行配套调整。传感器与转换器配套零点调整和仪表系数设定请详阅转换器说明书。
十、包装说明:
用户开箱时请按装箱单核对传感器的型号,规格和产品编码,并检查传感器有无缺损。
成套性包括:
1、不锈钢流量计一套;
2、信号电缆 RVVP 型聚氯乙烯绝缘屏蔽护套线 2×32/0.2 15 米(分体型时配套);
3、励磁电缆 RVVP 型聚氯乙烯绝缘屏蔽护套线 2×32/0.2 15 米(分体型时配套);
4、装箱文件1份;
5、安装使用说明书1份;
6、产品合格证 1 份;
7、产品装箱单 1 份等。

十一、主要技术数据:
1、整机和传感器技术数据

执行标准

JB/T 9248—1999

公称通径

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

zui高流速

15m/s

精确度

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

流体电导率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl0~DN80

DN100~DN150

DN200~DN1000

DN1200~DN2000

特殊订货

环境温度

传感器

—25℃—十60℃

转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

zui高流体温度

—体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200~DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

2、转换器技术数据

电源

交流

85—265V,45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;

3行LCD宽视角、宽温、带背光显示;

第1行显示流量值;

第2行显示流量单位;

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;

2行LCD宽视角、宽温、带背光显示:

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行:显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离,负载≤600D.(20mA时);

上限:0—21mA可选,每档lmA;

下限:0—21mA可选,每档1mA;

正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA,其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0~800Hz,上限1—800Hz可选,每档IHz;

方波或选定脉宽,选定脉宽上限2.5S,每档1ms;

无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。

双路报警输出

可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选;

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯



RS232,RS485,HART

3、衬里的选择

衬里材料

主要性能

zui高介质温度

适用范围

—体型

分离型



聚四氟乙烯(F4)

是化学性能zui稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

同F4,耐磨性、抗负压能力高于F4。

同上



聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。

80℃



聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。
2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

4、进口保护法兰和接地法兰(或接地环)的选择

法兰种类

适 用 范 围

接地法兰(或接地环)

适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。

进口保护法兰

当介质有强磨损性时选用。

5、电极的选择

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

具有优良的耐蚀性和玻璃很相似。除了发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

铂/钛合金

几乎能耐——切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。
