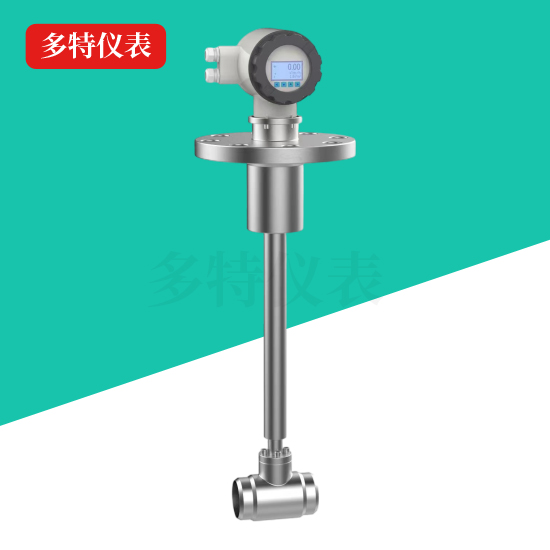

插入式涡街流量计
插入式涡街流量计
  • 产品名称

    插入式涡街流量计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询







一、仪表概述:
插入式涡街流量计的优点是抗振性能特别好,无零点漂移,可靠性高。 通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出理想的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用**的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而zui大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。
二、测量原理:
插入式涡街流量计的涡街测量头(即小口径涡街流量传感器)是利用“卡门涡街"原理研制而成.在涡街测量头表体中,垂直的插入一根三角柱即旋涡发生体,当表体中有介质流过时,则在三角柱的两侧交替的产生方向相反有规则的卡门涡街,其旋涡的信号频率是由压电元件制成检测头,检测出来一侧旋涡的分离频率与介质的流动速度成正比,见公式 f=V*St/1-1.27d/D
式中: f-三角柱一侧旋涡分离频率,(Hz);
St-斯特罗哈系常数;
V--管道内平均流速,(m/s);
d--三角柱特征宽度,(m);
D--测量头内径,(m)。
通过大量的实验测试,确定涡街测量头的仪表系数K.公式如下:
K0=f/V点
式中:K0-测量头仪表系数,(1/m);
V点-测量头所在点处的速度,(m/s).
根据流速V与管道内流量的关系,可以确定插入式涡街流量传感器在不同管道下的仪表系数KT(1/m3),从而确定管道内平均流速和体积流量。
三、适用场合:
涡街流量计**适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。
四、独特优势:
1、采用**数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号;
2、散热器结构采用横放型结构,比采用竖放型散热器结构的流量计,更少的将热量传递到放大部分,而且散热面积大,散热更快,使传感器的可靠性更高,寿命更长;
3、通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出了理想的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用**的数控车床进行加工,确保加工的同轴度和光洁度等精度,配合特殊的工艺处理,从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是我公司在制作涡街流量计方面的技术独特优势。
五、性能特点:
1、采用微功耗****,科技含量高,性能稳定,精度高,寿命长,技术及部件均为进口。
2、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠
3、抗震性能好,零点无漂移,有效消除外界振动影响。
4、输出是与流量成正比的脉冲信号,无零点漂移,
5、测量范围宽,量程比可达10:1。

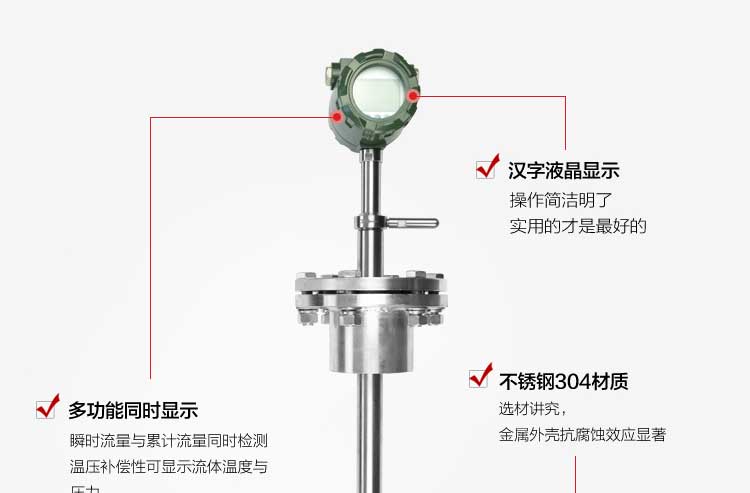

6、现场液晶显示,同时瞬时流量显示、累计总量显示、百分比显示、频率显示、不必轮流切换。
7、就地按键设置,方便参数调整,无需手持通讯器。
8、 压力损失较小,动态测量范围宽,运行费用低,*节能。
9、密度计算、温度、压力补偿计算,补偿计算公式在线检验。
10、0-5KHZpinlv输出、4-20MA输出或HATR通讯、Modbus协议通讯,可与工业自动化系统连接。
11、根据现场要求可将传感器与仪表分离,实行分体控制与远程控制。

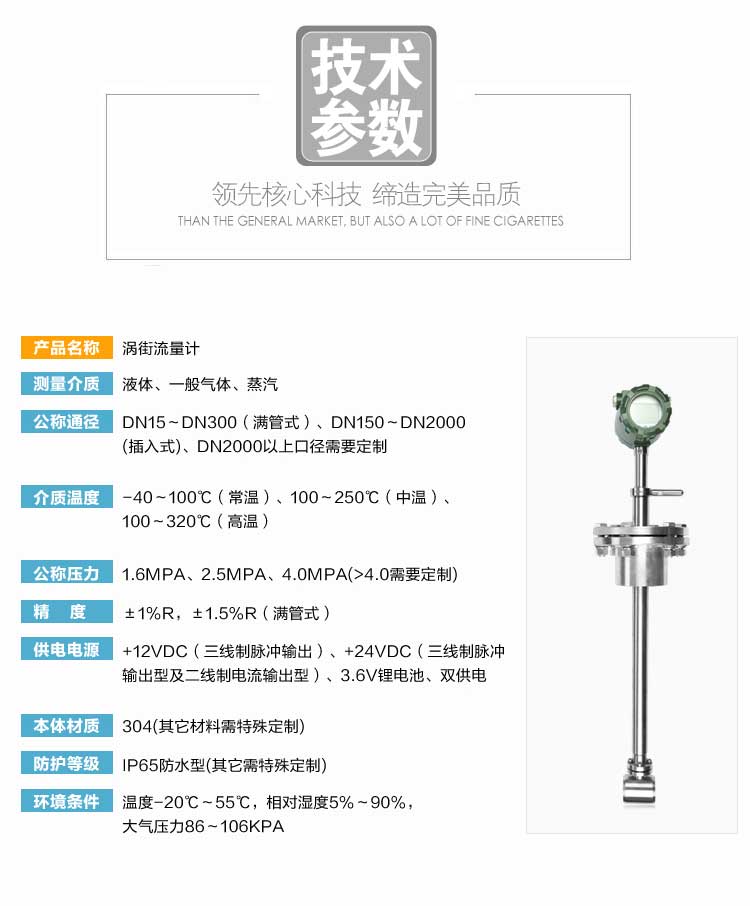

六、技术指标:
1、公称通径(mm):DN300~2200插入式);
2、公称压力(MPa):1.6-4.0;
3、介质温度(℃):压电式:-40-450℃(协议订货);
4、本体材料:1Cr18Ni9Ti,(其它材料协议供货);
5、精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS;

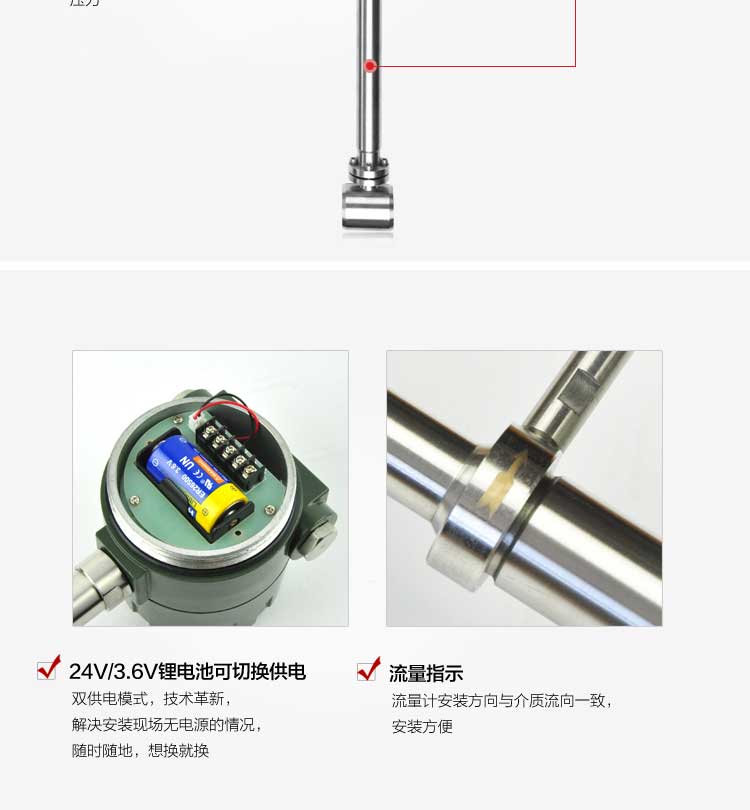

6、供电电压:传感器:+12V DC,+24V DC;变送器:+24V DC;电池供电型:3.6V电池;
7、输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA;
8、防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5;
9、防护等级:普通型IP65;
10、环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa;
11、适用介质:气体、液体、蒸汽;
12、传输距离传感器:zui长可达4km,两线制变送器(4~20mA):负载电阻≤750Ω。

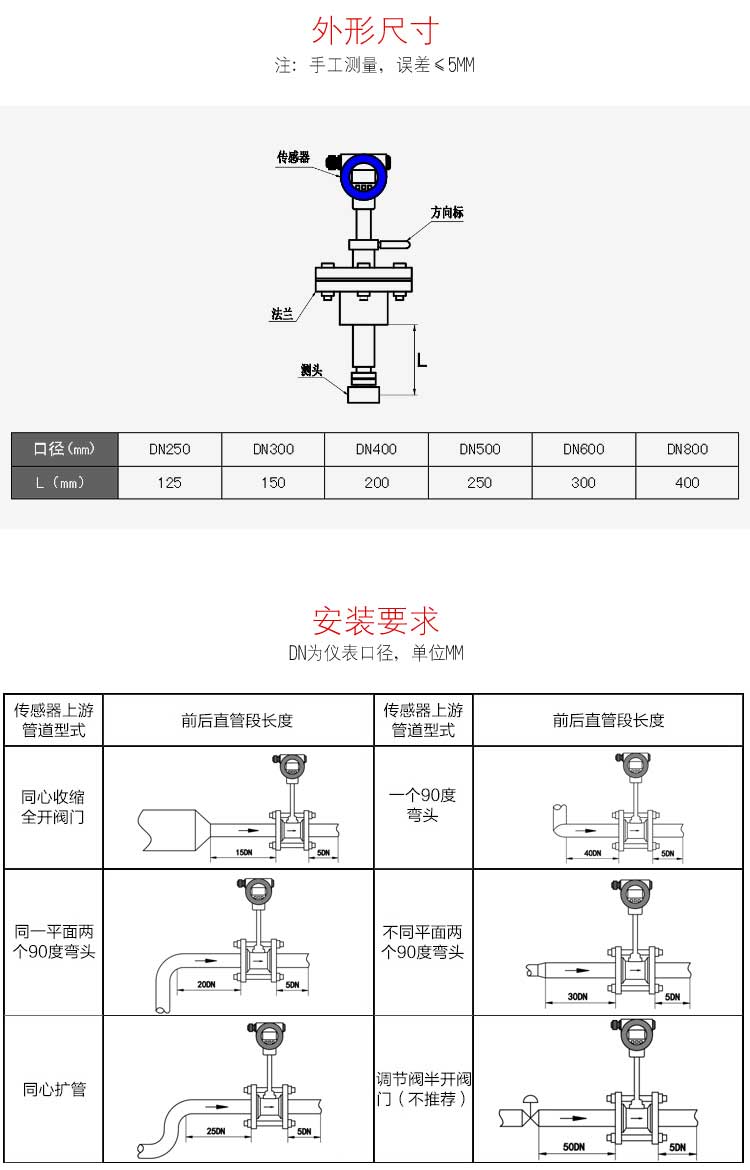

七、安装方法:
将涡街测量头插入管道特定位置,通过测量该位置的局部流量,根据管道截面流速分布关系,计算出管道内平均流速值。它由转换器、插入杆组件、球阀( 根据需求配 )、安装短管(ф100)、涡街测量头等组成。
八、安装步骤:
1、在需要安装流量计的管道正上方(水平管道有此要求),割开 一个略小于ф100的孔,去掉毛刺;
2、将配套的一端带有法兰的短管放在孔的上面,保持短管与管 道垂直,焊接牢固;
3、放上垫片,插入流量计,法兰连接,若此时有球阀,应先将球阀放在短管上连接好,再打开球阀,插入流量计;
4.保证流量计前有大于15D和后有5D的直管段(D为管道内径)。
九、调试使用期间需要注意的问题:
1、流量计现场安装、维护必须遵守“有防爆性气体时勿开盖"的警告语,并在开盖前关掉外电源。
2、涡街流量计在室外使用时,建议加配防护罩。
3、不得随意松开流量计固定部分。压力传感器的保护。用户在使用流量计时,应注意流量计的压力过载值为压力传感器额定工作压力的1.5倍(即介质zui高压力的1.5倍)。选型应在规定的流量范围内,防止超速运行,以获得理想的准确度和保证正常使用寿命。(由于试压、吹扫管道或排气造成超速运转,以及涡轮在反向流中运转都可能导致流量计损坏)
4、涡街流量计投入运行时应缓慢开启阀门,防止瞬间气流冲击而损坏涡轮。加润滑油应按告示牌操作,加油的次数依气质洁净程度而定,通常每年2~3次。
5、涡街流量计运行时不允许打开后盖或更动内部有关参数,否则将影响流量计的正常运行。

十、参数对照表:


公称通经(mm)

 250~1500

仪表材质

 1Cr18Ni 9Ti

公称压力(Mpa)

 PN1.6Mpa;PN2.5Mpa

被测介质温度(℃)

 -40~+250℃

环境条件

 温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

 示值的±2.5%

量程比

 1:10;1:15

阻力损失系数

 Cd<2.6

输出信号

 传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
 变送器:两线制4 ~ 20mADC电流信号

供电电源

 传感器:、+24VDC
 变送器:+24VDC
 现场显示型:仪表自带3.2V锂电池

信号传输线

 KVVP3×0.3(三线制),2×0.3(二线制)

传输距离

 ≤500m

信号线接口

 内螺纹M20×1.5

防爆等级

 ExdIIBT6

防护等级

 IP65

允许振动加速度

 1.0g
