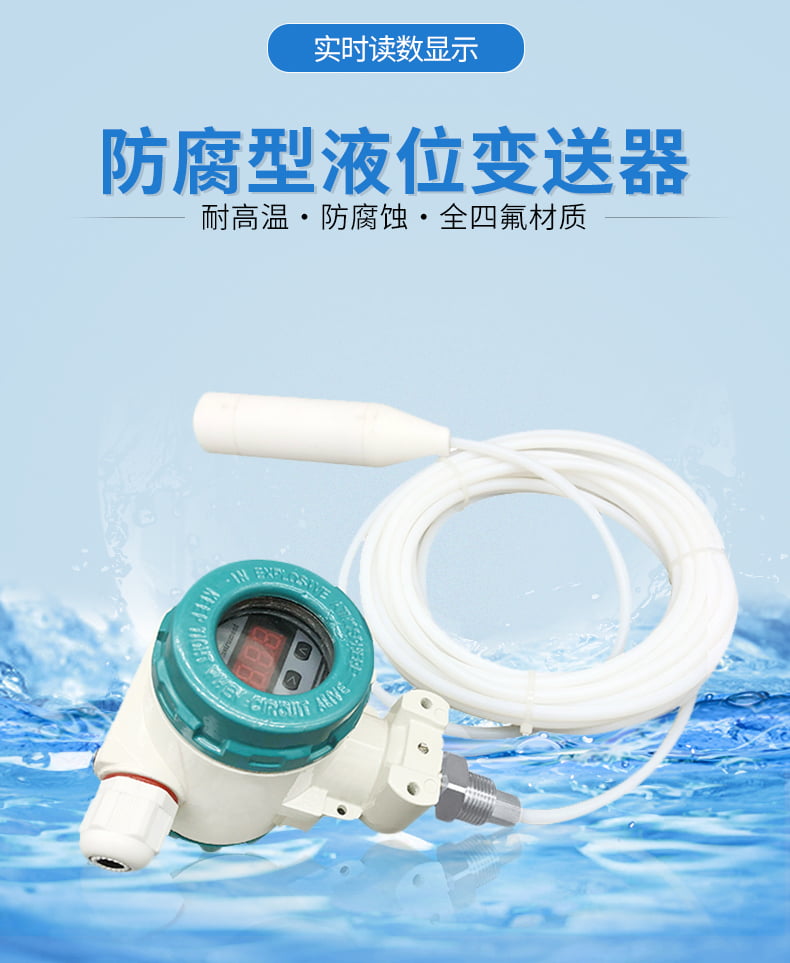

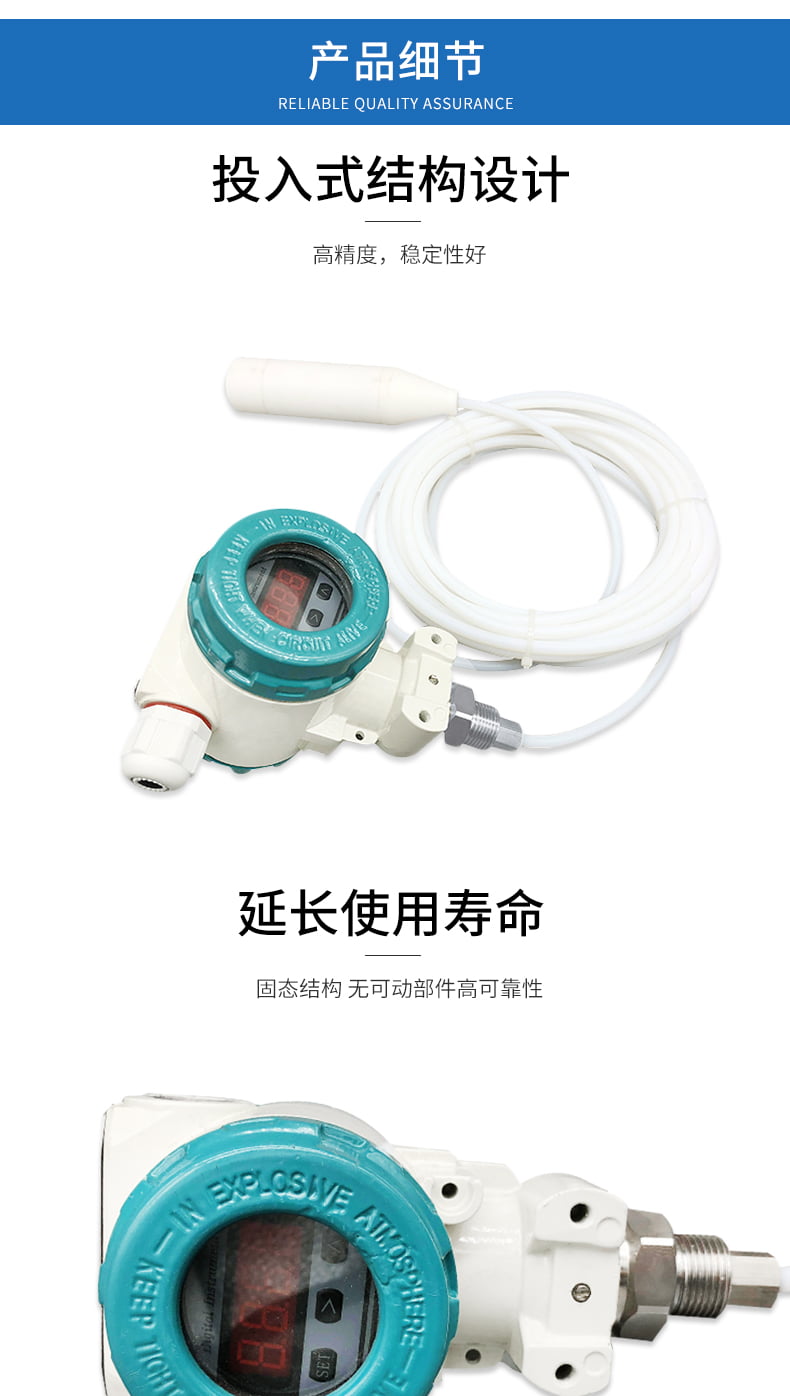

防腐投入式液位变送器
防腐投入式液位变送器
  • 产品名称

    防腐投入式液位变送器

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询










一、仪表概述:

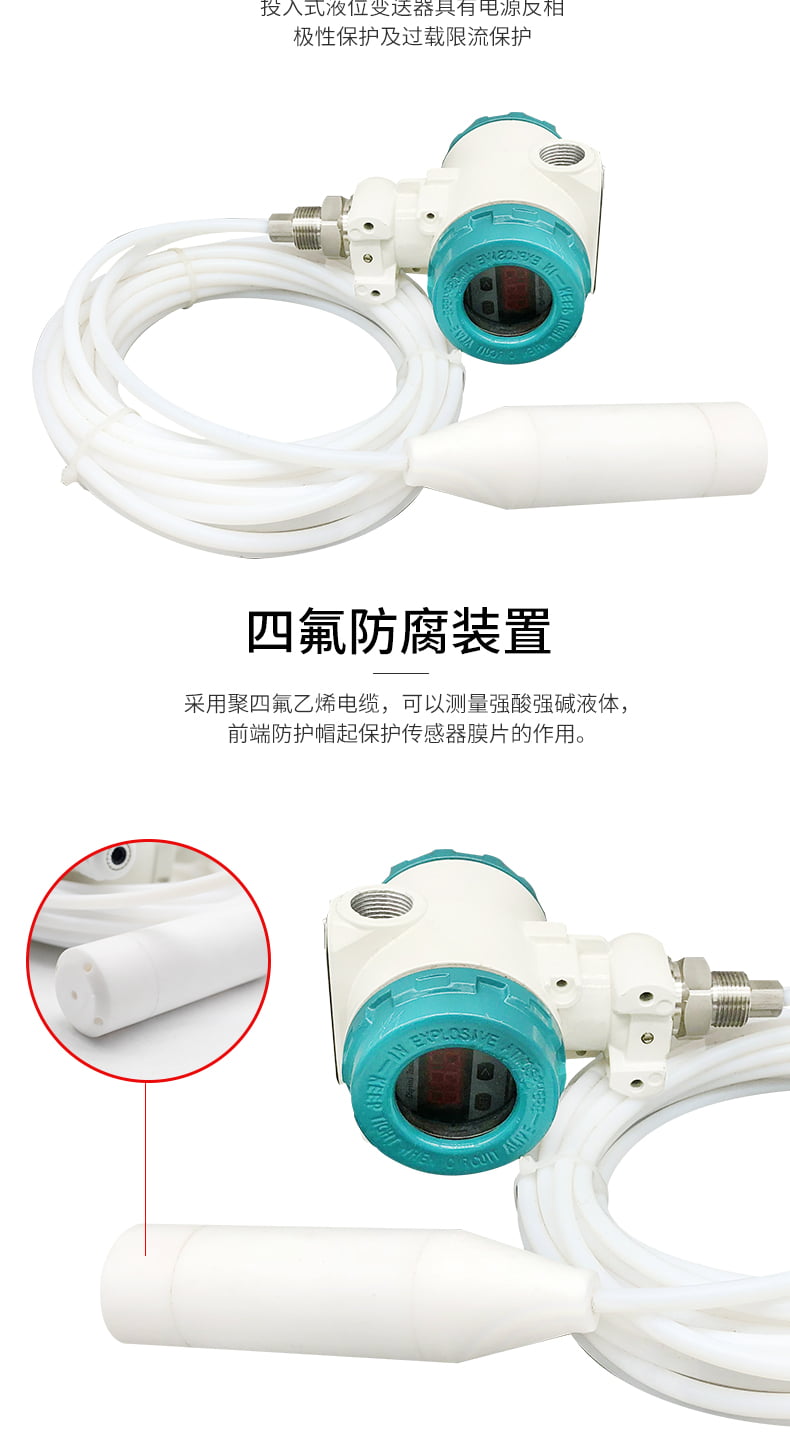

防腐投入式液位变送器采用进口不锈钢隔离膜片的***、高稳定性力敏芯片经合理精密的结构设计和厚膜技术温度补偿、信号放大、V/I转换,对不锈钢壳体进行全密封焊接,有通气导管的防水电缆,使传感器背压腔与大气连接,从而制成工业标准的4~20mA或0~10mA信号输出且性能稳定可靠的全固态产品。 壳体为全聚四氟乙烯材料,耐腐性极强。
二、测量原理:
投入式液位变送器用静压测量原理;当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po式中:

P :变送器迎液面所受压力;
ρ:被测液体密度;
g :当地重力加速度;
Po :液面上大气压;
H :变送器投入液体的深度。
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

三、适用场合:

防腐投入式液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、  0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。
四、性能特点:
1、结构简单:无任何可动或弹性元件,因此呆靠性极高,维护量极少。
2、安装方便:内装式结构尤其显示出这一特点,无需任何工具。
3、调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
4、用途**;适用于高温高压、强腐蚀等介质的液位测量。

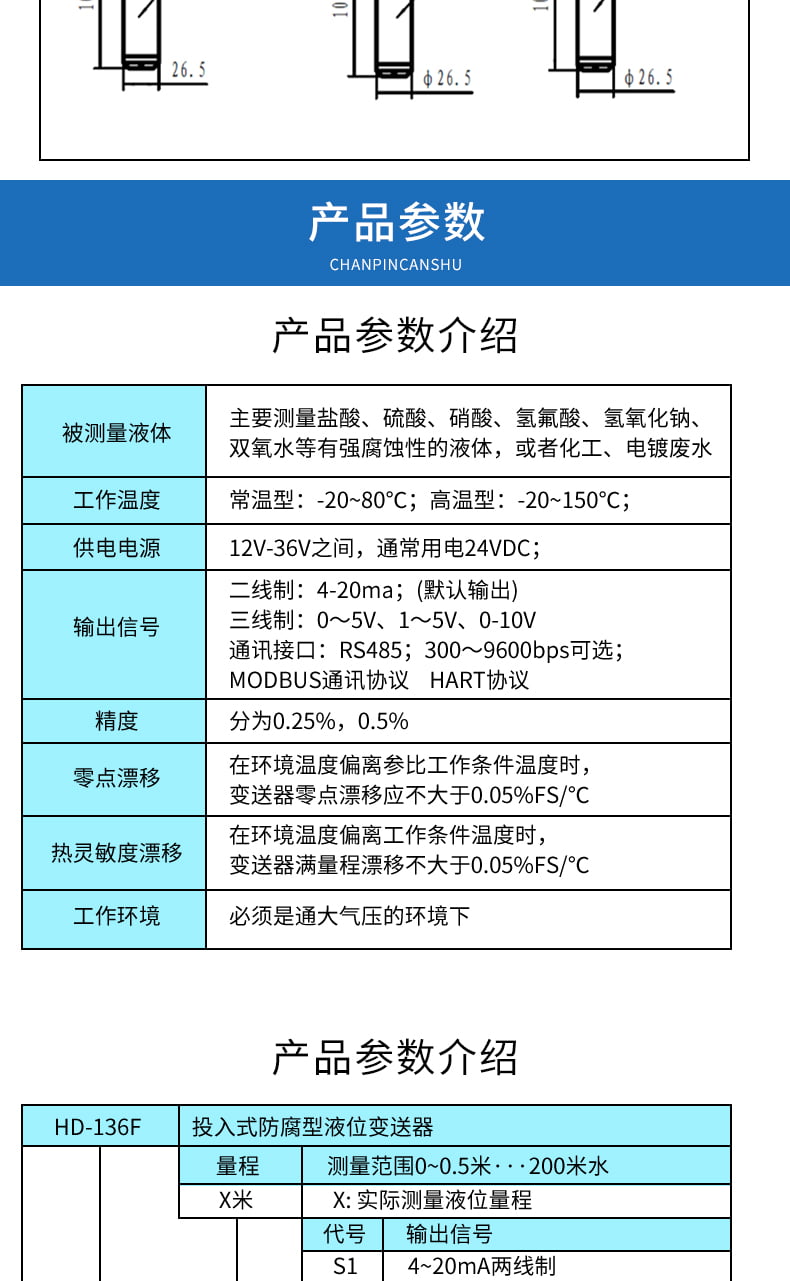

五、技术指标:
1、测量范围:0-0.1 米~ 0-35 米;
2、过      载:不超过管长1.5倍;
3、测量形式:平衡罩式;
4、精度等级:0.5%FS;
5、电源电压:24VDC;
6、负载电阻:≤ 500 Ω;
7、测量介质:各种液体;
8、长期稳定性:± 0.2% F ? S/ 年;
9、环境相对湿度:0 ~ 95%;
10、补偿温度:0 ~ 70 ℃;
11、工作温度:-40 ~240℃  温度可以做到 350 度(需定做)。
六、结构组成:
1、外壳: 压铸合金铝;
2、主体结构材料: 1Cr18Ni9Ti;
3、电气接口: M20×1.5。
七、防腐式液位变送器调试方法:
拧下保护盖,即可看到调零和满程电阻器,外接标准电源及电流表(0 . 2极以上),即可调整,步骤如下:
1、在变送器没有液体的情况下,调节零点电阻器,使之输出电流4 m A;
2、变送器加液到满量程,调节满程电阻器,使之输出电流20 m A;
3、反复以上步骤两三次,直到信号正常;
4、调节完毕,拧紧保护盖。

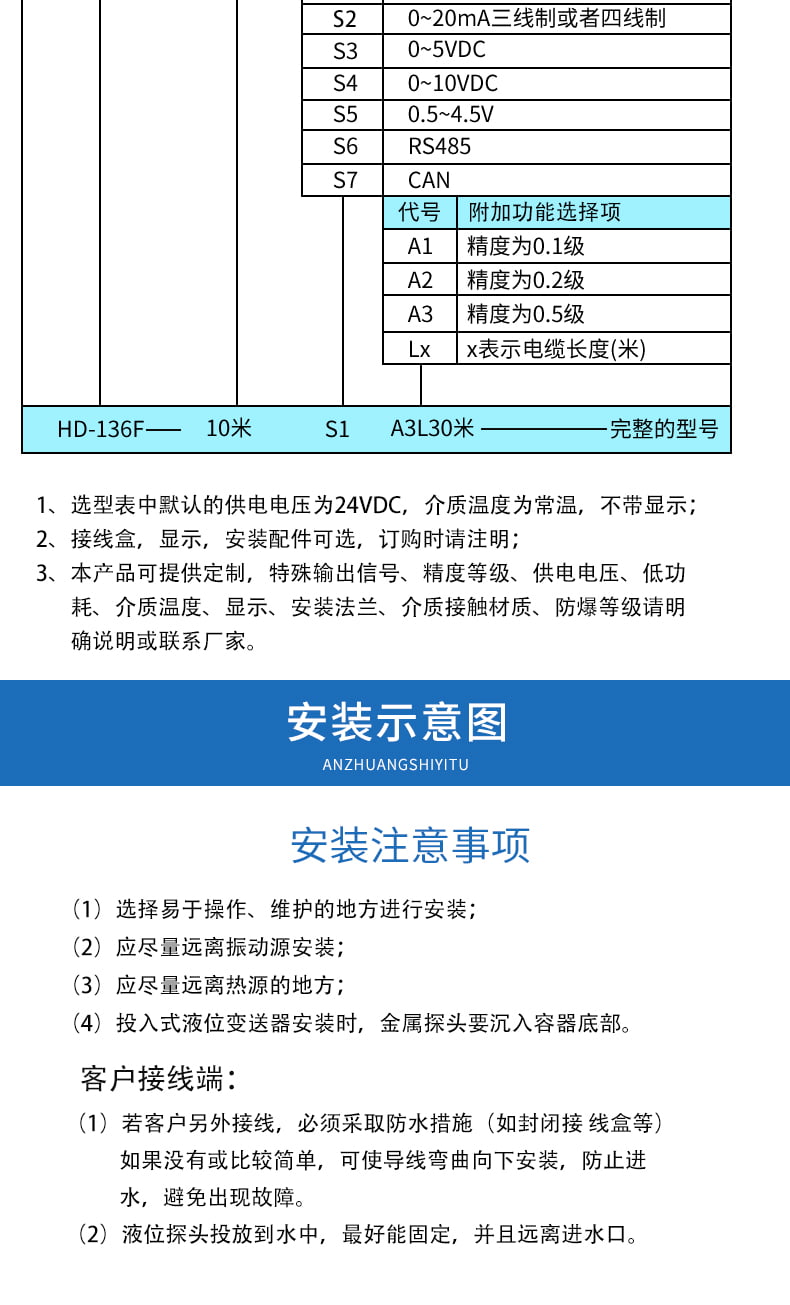

八、液位变送器的安装与维护:
安装:
1、由于罐底或舱底易沉积污泥、油渣等物,建议将测量探头离开罐(舱)底一定高度,以免杂物堵塞探头。
2、在介质波动较大,导气电缆很长的情况下,对探头应采用套筒将其固定,以防探头摆动而影响测量精度。
3、变送器侧面安装时,导气电缆弯曲半径应大于10厘米,避免弯曲过度而将导气电缆损坏。4、变送器接地端子应可靠接地,电源屏蔽线应与其相连。
5、测量易爆危险品时,必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i"》中的有关规定进行安装。
维护:
1、液位计安装在静止的深井、水池中时,通常把内径Φ45mm左右的钢管(不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将变送器放入钢管中即可使用。
2、测量流动或有搅拌的液体的液位时,通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将变送器放入钢管中即可使用。
3、变送器的安装方向为垂直,安装位置应远离液体出入口及搅拌器。
4、在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线。

九、注意事项:
1、凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
2、接供电电源时应严格按照我公司接线说明进行连接。
3、使用中发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门。
4、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
