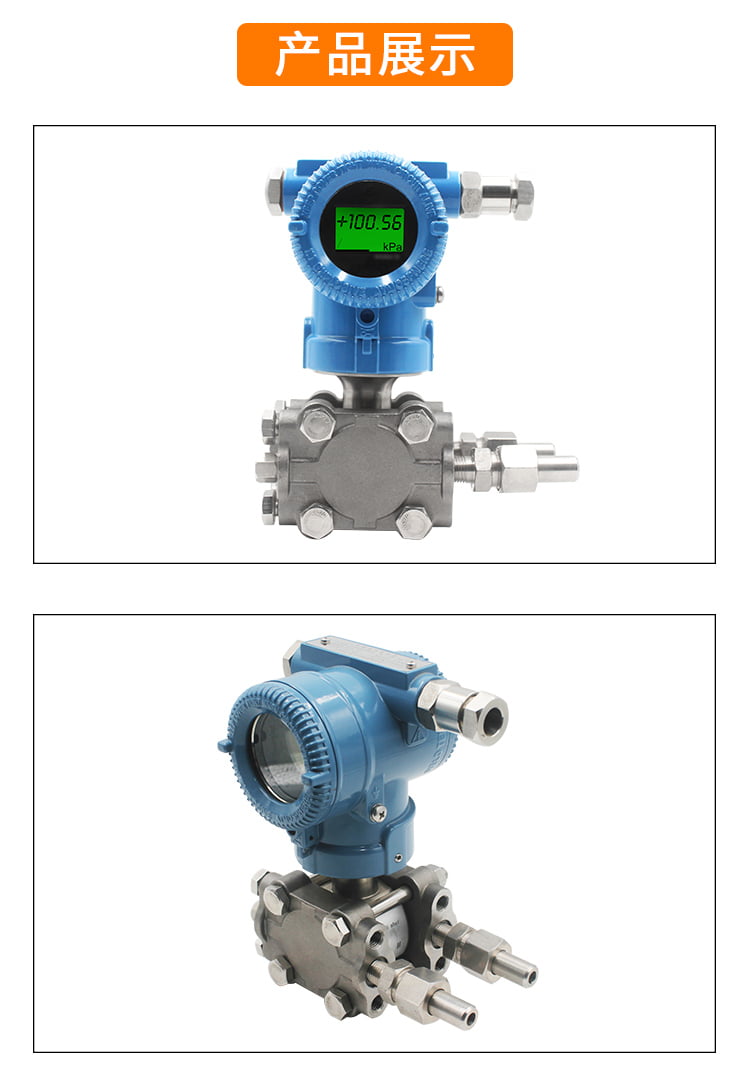

电容式差压变送器
电容式差压变送器
  • 产品名称

    电容式差压变送器

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询








一、仪表概述:
电容式差压变送器根据**技术,国内多方技术力量,共同研制开发的新型仪表。本仪表采用微处理技术进行温度特性和非线性补偿,从而大幅度提高仪表测量精度,改善温度特性,扩展了量程比,可增添智能化功能,进一步满足了工业现场对仪表的高可靠性,高稳定性要求。在电容式压力/差压变送器中应用数字技术,除了确保仪表的高可靠性和其它优越性能外,也能实现智能仪表与控制室之间的远程数字化连接,保证通讯的快捷可靠。控制室可以对该变送器进行远程查询或实时组态。

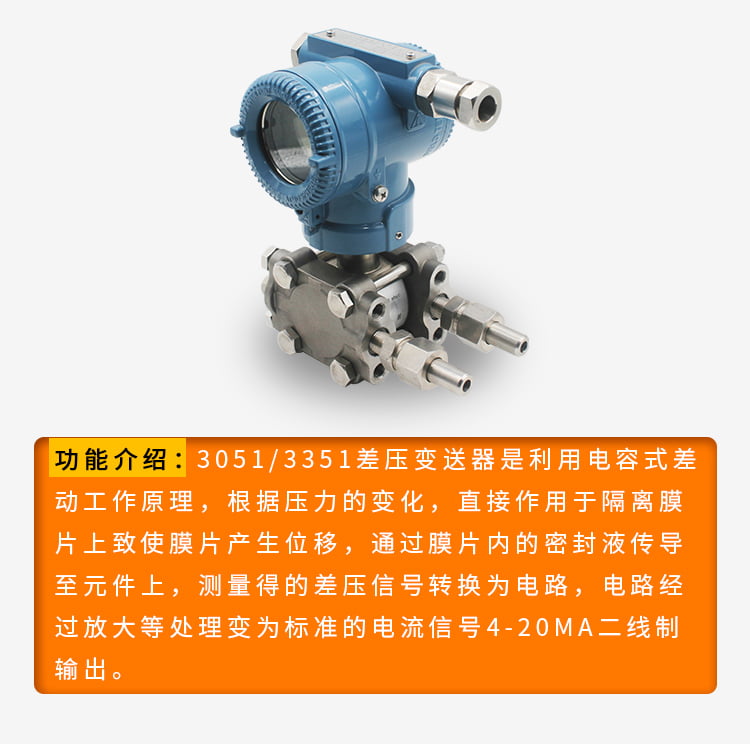

二、测量原理:
电容式差压变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件,它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比,zui大位移约0.1mm,这种位移转变在电容极板上形成差动电容,由电子线路把差动电容转换成二线制的4~20mADC信号输出。

三、应用场合:
差压变送器主要用于测量气体、液体和蒸汽的压力、差压,然后将其转换成4-20mA.DC信号输出。它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的压力、差压。**用于石油、化工、电力、造纸、食品及市政等行业的全系列差压、压力、压力计量。

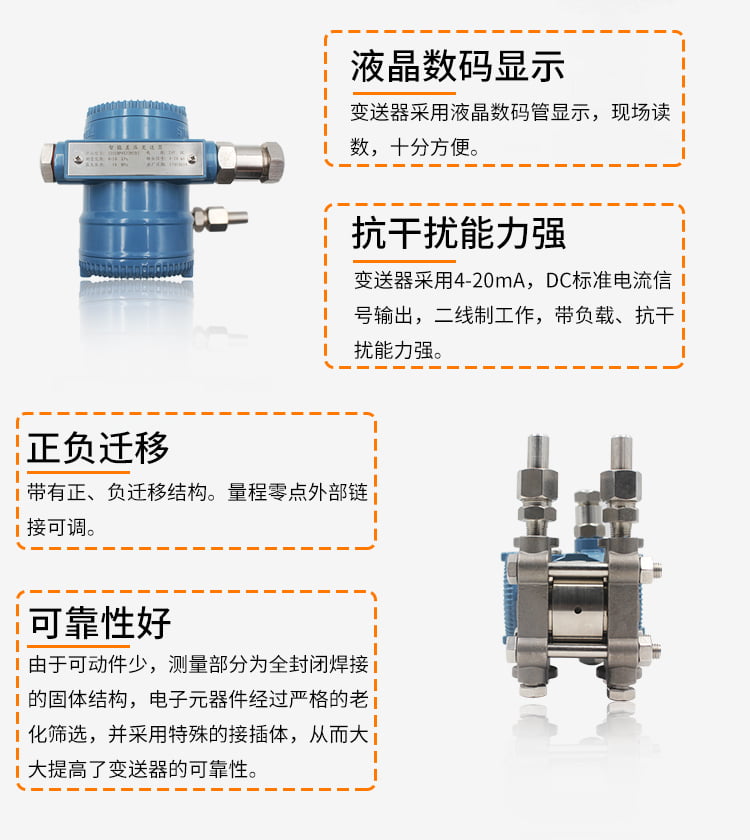

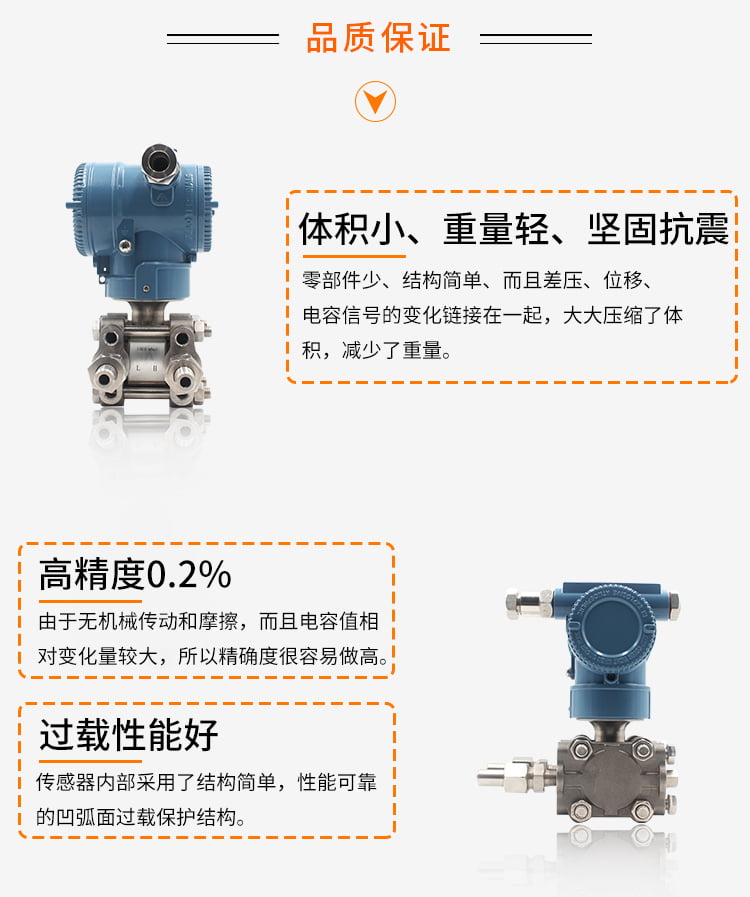

四、性能特点:
1、超级的测量性能,用于压力、差压、液位、流量测量;
2、数字精度:+(-)0.05%;
3、稳定性:0.25%  60个月;
4、量程比:100:1;
5、测量速率:0.2S;
6、小型化(2.4kg)全不锈钢法兰,易于安装;
7、过程连接与其它产品兼容,实现测量;
8、世界上*采用H合金护套的传感器(技术),实现了优良的冷、热稳定性;
9、采用16位计算机;
10、标准4-20mA,带有基于HART协议的数字信号,远程操控支持向现场总线与基于现场控制的技术的升级。
五、技术指标:
1、使用对象:液体、气体和蒸汽 ;
2、输出信号:4~20mADC(特殊可为四线制220VAC供电,0~l0mADC输出);
3、供电电源:12~45VDC,一般为24VDC;
4、负载特性:与供电电源有关,在某一电源电压时带负载能力见上图(负载特性),负载阻抗RL与电源电压 VS关系式为:RL≤50(Vs-12);
5、指示表:指针式线性指示0~****等分刻度或LCD液晶式、LED数码管显示;
6、防爆:a.隔爆型 dIIBT4 ;
b.本质安全型 iaIICT6 ;
7、量程和零点:外部连续可调;
8、正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限均不能超过测量 范围上限的**** 。
9、温度范围:放大器工作温度范围:-29~+93℃;
10、静压:1、4、10、25、32MPa;
11、湿度:相对湿度为0~**** ;
12、容积吸取量:<0.16cm3 ;
13、阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调。
六、日常使用注意事项:
1、切勿用高于36V电压加到变送器上,导致变送器损坏;
2、切勿用硬物碰触膜片,导致隔离膜片损坏;
3、被测介质不允许结冰,否则将损伤传感器元件隔离膜片,导致变送器损坏,必要时需对变送器进行温度保护,以防结冰;
4、在测量蒸汽或其他高温介质时,其温度不应超过变送器使用时的极限温度,高于变送器使用的极限温度必须使用散热装置;
5、测量蒸汽或其他高温介质时,应使用散热管,使变送器和管道连在一起,并使用管道上的压力传至变压器。当被测介质为水蒸气时,散热管中要注入适量的水,以防过热蒸汽直接与变送器接触,损坏传感器;
6、在压力传输过程中,应注意以下几点,
a、变送器与散热管连接处,切勿漏气;
b、开始使用前,如果阀门是关闭的,则使用时,应该非常小心、缓慢地打开阀门,以免被测介质直接冲击传感器膜片,从而损坏传感器膜片;
c、管路中必须保持畅通,管道中的沉积物会弹出,并损坏传感器膜片
所有,在使用智压变送器的时候一定牢记以上几点,以免造成不必要的损失。
