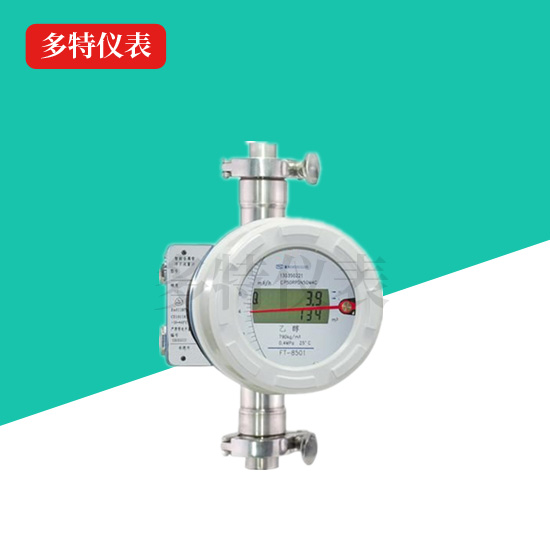

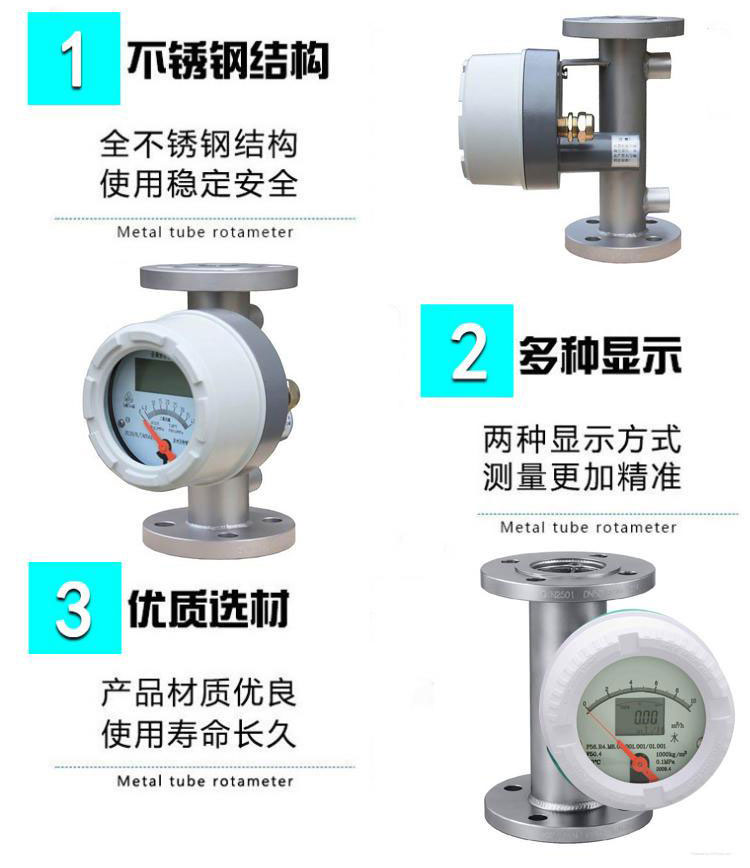

一、仪表简介：
卡箍式金属管转子流量计亦称卫生型金属管流量计，是采用变面积式测量原理，可对多种流体进行流量测量和控制。该系列流量计主要由连接型快装卡盘、测量管体、锥形浮子及指示器等部分组成，由于配以不同的指示器，可实现现场指针指示、（4～20）mA 模拟信号输出、LCD显示瞬时和累积流量、上下限报警、HART协议通讯、电池供电和隔爆等功能。
二、测量原理：
卡箍式金属管转子流量计是被测介质自下而上经锥形测量管时浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积就随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。
a、对于就地型，由就地指示器中的旋转磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时的流量大小。
b、对于智能型，由智能型指示器中的一个固态磁传感器将磁场的变化转化成电信号，经A/D变换、微处理器，D/A输出，LCD液晶显示，来显示出流量的大小及累积流量。
三、适用场合：
金属管转子流量计适用于小流量、低雷 诺数的介质流量测量，**应用于食品化工、石油、冶金、电力、环保、医药和轻工等部门对液体的流量测量与自动控制?。
四、性能特点：
1、适用于小口径和低流速介质流量测量；
2、工作可靠，维护量小，寿命长；
3、对于直管段要求不高，较宽的流量比 10:1
4、双行大液晶显示，可选现场瞬时 / 累计流量显示，可带背光；
5、单轴灵敏指示；
6、全金属结构，适于高温、高压和强腐蚀性介质；
7、可用于易燃、易爆危险场合。
五、技术指标：
1、测量范围：水（20℃）60~55000L/h 参见流量表；
2、量程比：标准型1：10；
3、精  度： 1.5级；
4、压力等级： DN25~DN100  PN0.6；

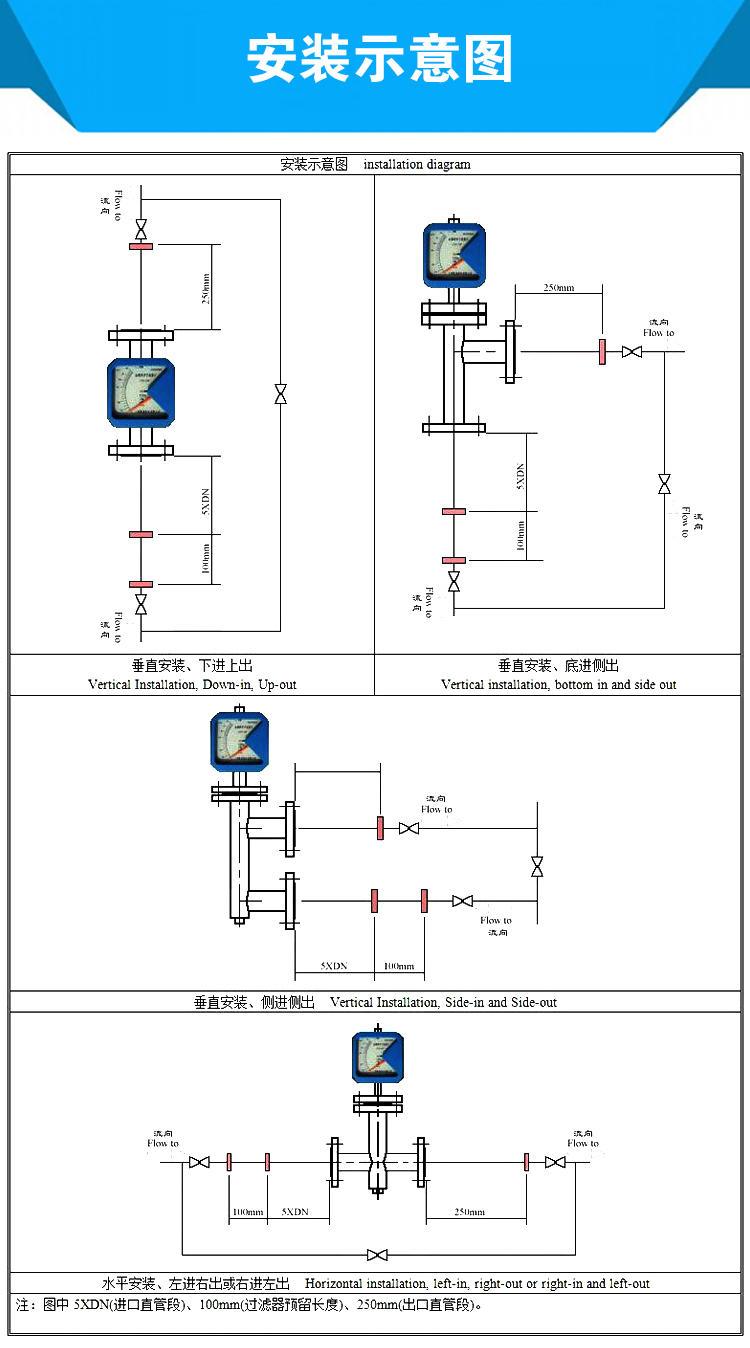

5、安装形式：垂直安装 介质底进上出；
6、压力损失：7kPa-70kPa；
7、介质温度：标准型：-80℃~+200℃；
8、介质粘度： DN25: ＜250mPa.s；
              DN50~DN100: ＜300mPa.s；
9、环境温度：液晶型-30℃~+55℃；
10、指针型：-40℃~+120℃；
11、连接形式：快装式卡盘；
12、电缆接口：M20×1.5；
13、供电电源：标准型24VDC二线制4~20mA（10.8VDC~36VDC ）；
14、交流型：85~265VAC 50HZ；
15、电池型：3.6V@4AH镍氢电池；
16、报警输出：上限或下限瞬时流量报警；
17、标准型：集电极开路输出（大100mA@30VDC内部阻抗100 欧）；
18、特殊型：继电器输出（触点容量大5A@250VAC）；
19、脉冲输出：累积脉冲输出，小间隔50毫秒；
20、液晶显示：瞬时流量显示数值范围：0~50000；
21、累计流量显示数值范围：0~99999999；
22、防护等级：IP65；
23、防爆标志：本安型iaⅡCT6 隔爆型dⅡBT4。 ?
六、转换指示器：
转换器实际上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分：有就地显示型和远传信号输出型：
1、就地显示型：由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时电动指针通过刻度盘指示出此时流量
2、智能远传型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A/D转换，数字滤波，微处理器处理，D/A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。
七、流量计类型：
1、金属管流量计根据流体入口和出口的方向将产品分成5种类型：垂直型、水平型（又分水平T型、水平弹簧型）、底进侧出型、侧进侧出型、侧进上出型，而每种类型又有标准型、高温型、夹套型等。
2、水平安装型流量计当口径小于DN50（含）时，选用T型结构的，当大于DN50时，选用弹簧结构的。
3、流量计连接规格：标准型采用GB/T9119-2000法兰标准，法兰标准可根据顾客需求制作；还可选用螺纹连接方式、卡箍连接方式。
磁过滤器：
如果介质中含有铁磁性颗粒，应在流量计入口前安装磁过滤器。

八、产品维护：
1、在长期的使用过程当中，管道内不可避免会有铁磁性杂质吸附在浮子上，这样会将浮子卡死或影响测量精度，要时常对传感器内浮子进行清洗；如果安装磁过滤器，也要进行定期清洗。
2、仪表指示器内装有电子元件，仪表接线或拆卸壳体后，要将螺钉旋紧，必须保证壳体的密封性，防止杂质、水或其它物质进入，同时还要保证仪表壳体的可靠接地。
3、仪表安装后，在*次使用时，要注意：
开启阀门时为避免形成压力冲击使浮子猛力撞击限位装置，造成仪表的损坏，一定要缓慢地打开阀门！
测量气体的仪表都装有气阻尼器，以zui大程度的减小浮子的震荡；为确保浮子的稳定性，可以在仪表的出口安装一节流阀。
4、对于远传型仪表，首先要保证仪表的接线正确后，方可通电；对于危险场合，必须选择防爆型，并按防爆要求进行安装使用。

九、注意事项：
1、在安装流量计之前,先将管道内的赃物，焊按杂质等喷吹干净，如果液体中含有固体杂质，应在阀门与直管段之间安装相应的过滤器。
2、屏蔽和接地:为了保证系统的理想电磁兼容性能，屏蔽和接地是非常重要,尤其是总线电缆，要使电缆尽可能连续地屏蔽。
3、对于安全区，电缆要按照常规要求尽可能接地。
4、在危险场所，要确保在整个总线范围内安全场所与危险所有足够的等电位匹配,这种情况下，多重接地是很优越的。

十、流量参数表：

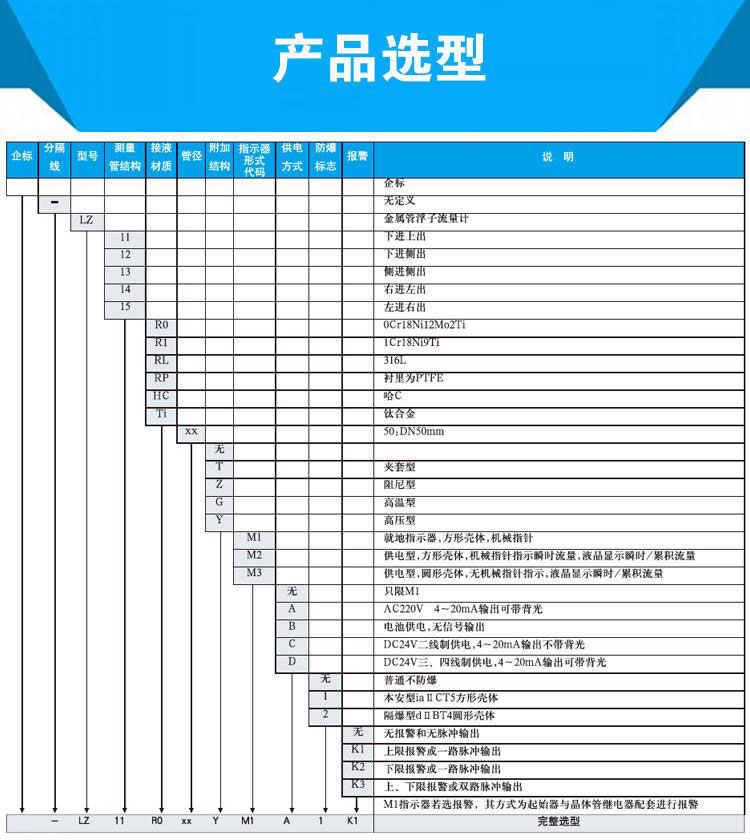

十一、选型一览表：
