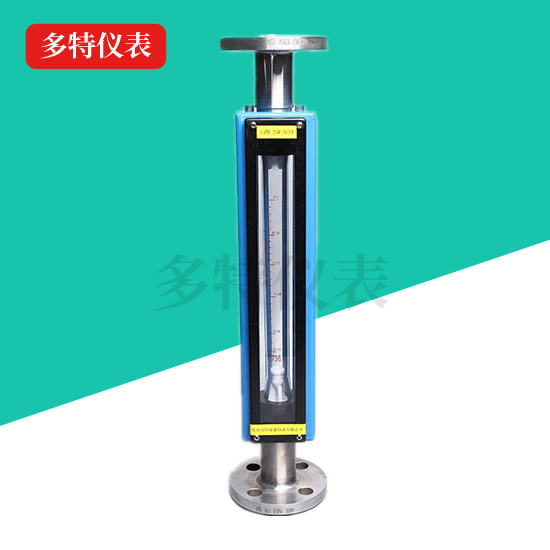

玻璃转子(浮子)流量计
玻璃转子(浮子)流量计
  • 产品名称

    玻璃转子(浮子)流量计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询

一、仪表简介:
玻璃管转子流量计的工作压力和工作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量计产品;分普通型(测量一般无腐蚀流体)和耐腐型(测量的腐蚀性流体)两种。产品体积小、结构轻巧,外形美观,维修方便、安全可靠,安装简单。F10、20、30型法兰可转动,与现场管道法兰孔吻合。
二、测量原理:
玻璃管转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经流量计的流体流量与浮子上升高度,即与流量计的流通米面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

三、品种及选用:
转子流量计根据它的用途和适应范围可分为:普通型、带筋维管型,微小流量及小外形型、耐腐型、实验室型、保温型、报警型和耐高压型八个系列。按照国家制订的仪表系列型谱,不论哪个系列,zui多包括从1毫米到100毫米共12个口径数,可测量的流量范围是:液体(水)0.1毫升/分~40立方米/时,气体(空气)1毫升/分~1000立方米/时。用于环保仪器配套的玻璃转子流量计一般口径不超过10毫米,测量的流量属小流量范围。

四、适用场合:
转子流量计可**应用于化工、石油、轻工、医学、环保、食品、造纸及计量测试、科研等部门中、测量单相非脉动流(液体或气体)的流量。
五、性能特点:
1、压力损失小。在使用的过程中,能够被充分的利用,无需好多太多的力气,所有的压力都可以被充分的运用,不会有任何的损失。
2、性能可靠。玻璃转子流量计在运行中,不会频繁出现故障,会保证良好的运作。当人们在使用的过程中,不用为它的运行而担忧。良好的性能,可靠性高,可以放心的被使用。
3、结构简单,安装使用方便。玻璃转子流量计的结构较为简单,安装很是方便,可以在短时间内被安装好。
4、价格便宜。购买玻璃转子流量计的价格便宜,具有很大的价格优势。
六、技术指标:
1、通径:DN2~100mm;
2、测量范围:水 (20℃):1L/h~100m3/h、气 (101325Pa,20℃):16L/h~3000m3/h;
3、量程比:10∶1;
4、精度等级:1.5级,2.5级,4级;
5、公称压力:DN4~10 1.0MPa、DN15~50 0.6MPa、DN80~100 0.4MPa;
6、工作温度:≤120℃;
7、连接方式:软管、金属管、法兰(GB/T9119-2000);
8、材质说明:法兰、浮子、导杆、支承板及螺栓等均为不锈钢304(1Cr18Ni9Ti),型号为LZB-B。
注:接液材质如需选用316,则型号为LZB-Bo,需定做。
如需不锈钢内衬PTFE,则型号为LZB-BF(或BoF),需定做。
七、选用方法:
1、测量的对象。即测量介质种类、压力大小、化学性质。如液体介质、气体介质,对具腐蚀性的介质则应选择耐腐流量计。
2、流量计本身性能。上述条件确定后一般讲,若价格没有大的变化,可优先选用针阀置于流量计上部的;有较大流通孔的,是直接流量刻度的;结构简单的;外部尺寸较小的等等。如是小流量范围,则可选用球浮子式,因它测量时稳定、不易积尘、精度较高、互换性好。
3、根据价格选用。一般讲,精度高的价格高。要根据测量目的选用仪表精度等级,如只须控制测量介质通过量,经试运行调整,以后需始终稳定这个通过量,那么精度就是次要的。
八、流量范围:

公   称
通   经
DN
(mm)

型     号

范围度

测量范围

锥管
长度
(mm)

精确度等级

允许被测流体状况

水,20℃

LZB/LZJ

LZB-( )F
LZJ-( )F

温度(℃)

压力(MPa)

4

LZB-4
LZB-4F

10:1

1~10L/h
1.6~16l/h
2.5~25L/h

16~160l/h
25~250L/h
40~400L/h

100

2.5

2.5;4

-20~+120

≤1

6

LZJ-6
LZJ-6F

2.5~25L/h
4~40L/h
6~60L/h

40~400L/h
60~600L/h
100~1000L/h

2.5

2.5;4

10

LZJ-10
LZJ-10F

6~60L/h
10~100L/h
16~160L/h

100~1000L/h
160~1600L/h
250~2500L/h

160

15

LZB-15
LZB-15F

16~160L/h
25~250L/h
40~400L/h



0.25~2.5/h
0.4~4/h
0.6~6/h

350

2.5

≤0.6

25

LZB-25
LZB-25F

40~400L/h
60 ~600L/h
100~1000L/h



1~10/h
1.6~16/h
2.5~25/h

1.5

40

LZB-40
LZB-40F

160~1600L/h
250~2500L/h

4~40/h
6~60/h

430

50

LZB-50
LZB-50F

0.4~4/h
0.6~6/h



10~100/h
16~160/h

450

80

LZB-80
LZB-80F

10:1
5:1

1~10/h
1.6~16/h
5~25/h



50~250/h
80~400/h

500



≤0.4

100

LZB-100
LZB-100F

5:1

5~25/h
8~40/h
12~60/h



120~600/h
200~1000/h

注:液体流量的zui大测量范围,可安用户需要,扩大到90/h。

九、安装尺寸(mm):

公称通径
DN

型号

尺            寸

连接方式

A

B

C

D

E

M

N

4

LZB-4

36

171

119

43.5



145

?14

软管

6

LZB-6

10

LZB-10

43

244

178

208

?16.5

15

LZB-15

95

470

65

15

4-?14

_______

_______

法兰

25

LZB-25

115

85

25

40

LZB-40

145

570

110

40

4-18

50

LZB-50

160

125

50

80

LZB-80

185

660

150

80

100

LZB-100

205

170

100
