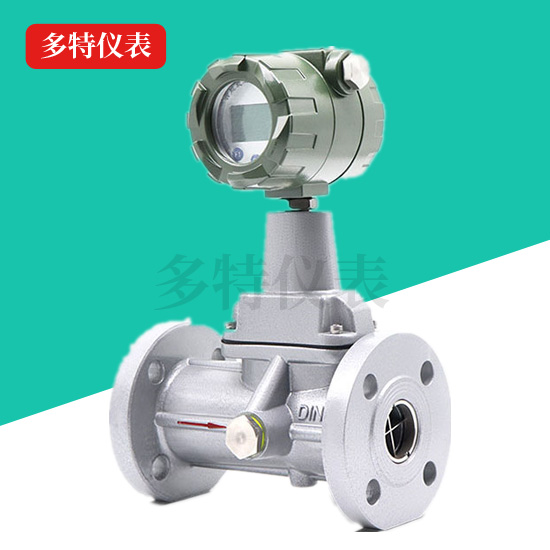

一、仪表概述：
智能旋进旋涡气体流量计是采用**的双探头旋进式流量传感器技术，抗干扰能力强，精确度高、无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,由于它的独特性，使得其在发展过程中必须不断的适应机械制造水平的发展，主要技术指标达到国外同类产品的**水平的新型气体流量仪表。

二、测量原理：
智能旋进旋涡气体流量计是当流体通过由螺旋形叶片组成的旋涡发生器后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为：K=f/q
式中：K ——流量仪表系数l/m³
f——旋涡频率 Hz
q——体积流量m³/s
流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性（密度、粘度）无关。
三、适用场合：
旋进旋涡流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品**水平。**应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
四、性能特点：
1、内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观；

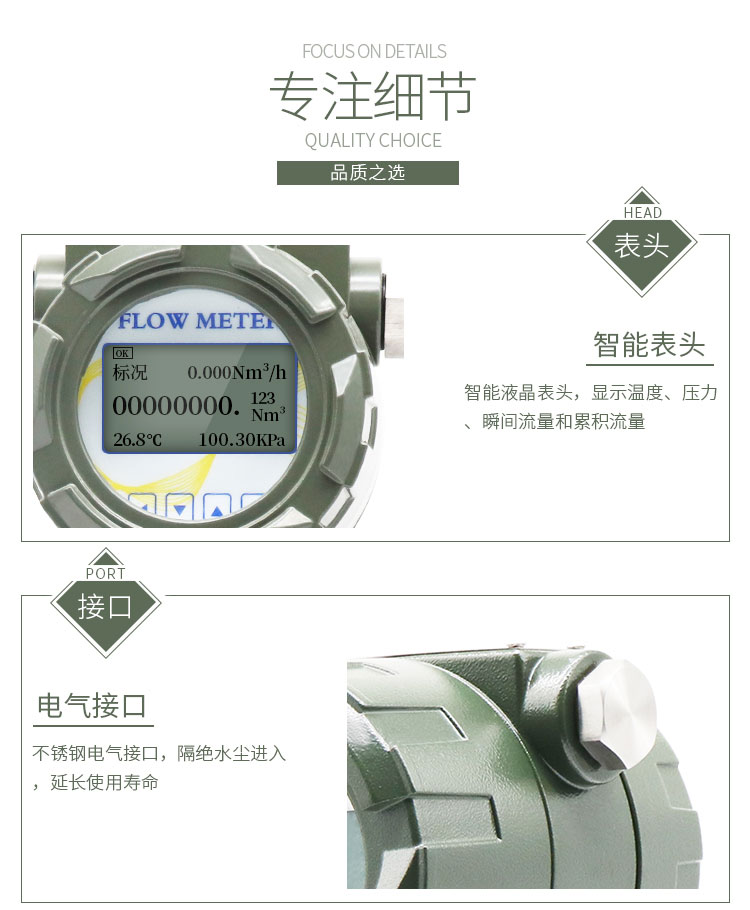

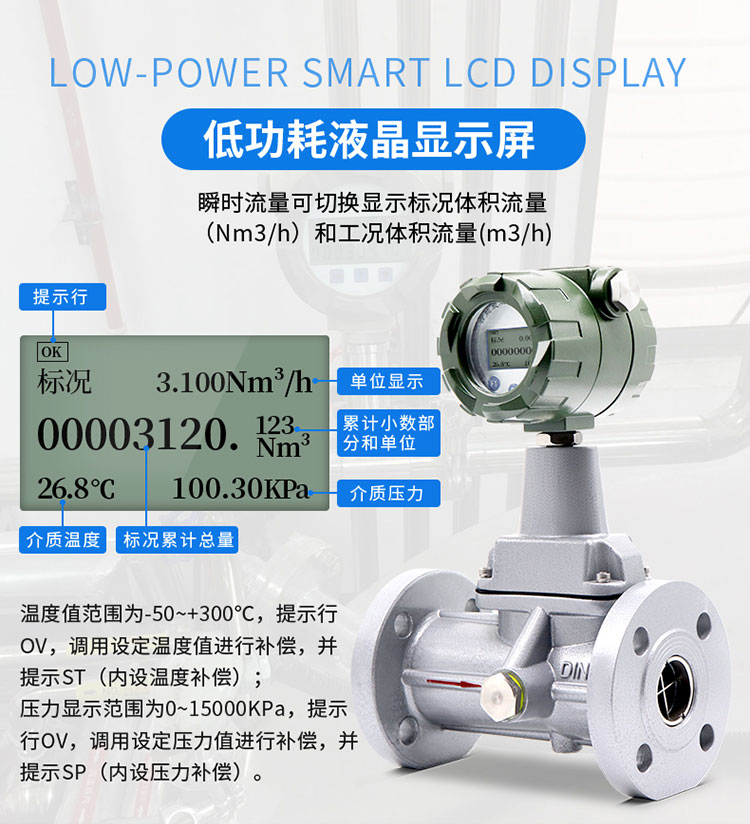

2、就地显示温度、压力、瞬时流量和累积流量；
3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性；
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可*性保存；
5、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表；
6、防盗功能可靠，具有密码保护,防止参数改动；
7、表头可180度随意旋转，安装方便。
五、技术指标：

1、流量计规格、基本参数和性能指标：

注：a、表中所列的流量范围为产品出厂时检定的流量范围（常温、常压下介质为空气P=1.205Kg/m3）；b、随着压力的增大，流量范围也随之扩大。

2、标准状态情况：P=101.325kPa，T=293.15K；
3、使用条件：
a、环境温度：-30~+60℃；
b、介质温度：-20~+80℃；
c、相对温度：5%~95%；
d、大气压力：86kPa~106kPa；

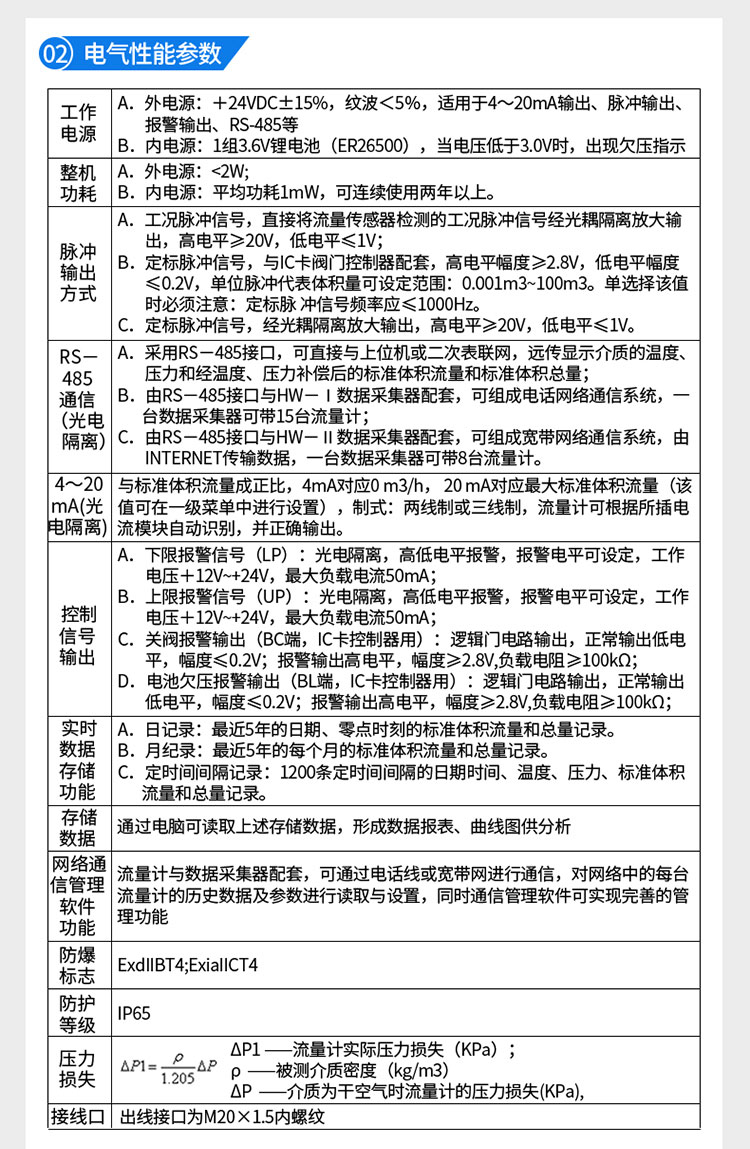

4、电气性能指标：
a、工作电源：外电源：+24VDC；
b、内电源：3.6V锂电池；
c、整机耗能：外电源，<1W内电源，<0.3mW，锂电池可用二年以上；
d、输出方式：频率信号；
e、4~20mA电流信号：对应流量0~Qmax,20mA对应流量可由用户自己设定；
f、RS485通讯：可传输温度、压力、瞬时流量和累积流量参数；
5、防爆标志：Exd Ⅱ BT4；
6、防护等级：IP65。
六、流量计由传感器和转换显示仪组成。
1、传感器包括旋涡发生器、检测元件、整流器和壳体。

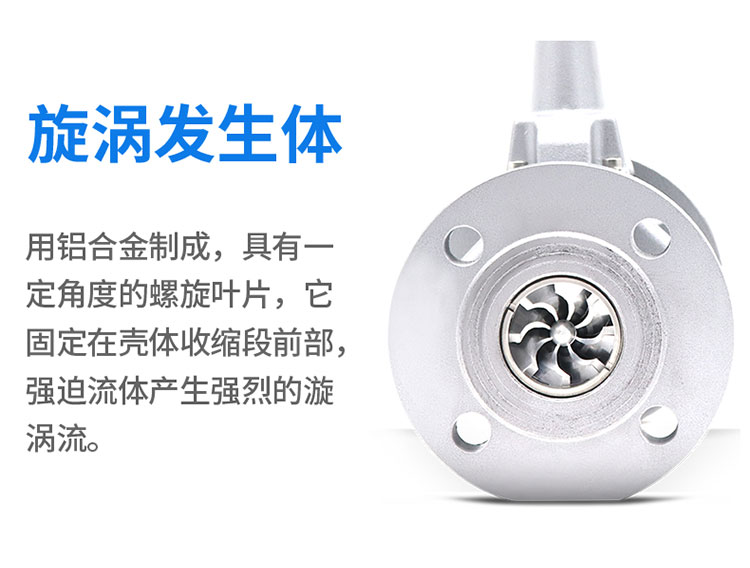

旋涡发生器由特定螺旋形叶片组成，它固定在壳体收缩段前端，强迫流体产生强烈的旋涡流。
检测元件安装在靠近扩张管的喉部，用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。
整流器固定在流量计表体出口，其作用是消除旋涡流，以减小下游流态对仪表测量的影响。
壳体设计成一定形状的流道，使旋涡形成，固定和保护安装在内部的零部件，并通过法兰与管道相连接。
2、转换显示仪

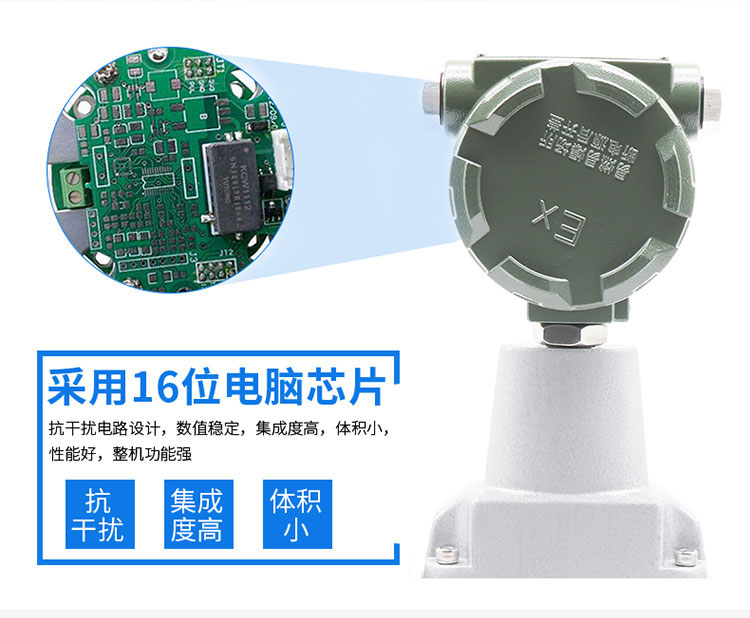

由压电传感器检测到的微弱电压信号经过放大、滤波、整形后，变成频率与流量成正比的脉冲信号，然后由显示仪计数显示。显示仪配有外输接口，输出各种信号。对测量的气体介质可进行温度和压力的补偿，转换为标准状况下的体积流量，并显示。
3、结构构成：
DT-LUX系列结构紧凑，主要由壳体、旋涡发生体、传感器（温度、压力、流量）、整流器、支架和转换器构成。
七、安装使用注意事项：
1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2、当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3、传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4、应避免外界强磁场的干扰；
5、在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6、管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
7、应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
8、安装流量计之前应先清除管道中的焊渣等杂物。
9、投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
10、当流量计需要有信号远传时，应严格按“电气性能指标"要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
11、用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
12、流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
13、定时检查流量计法兰处的泄漏情况。
