硫酸流量计
硫酸流量计
  • 产品名称

    硫酸流量计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询







一、仪表概述:
稀硫酸流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。流量计传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。

二、测量原理:
稀硫酸流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

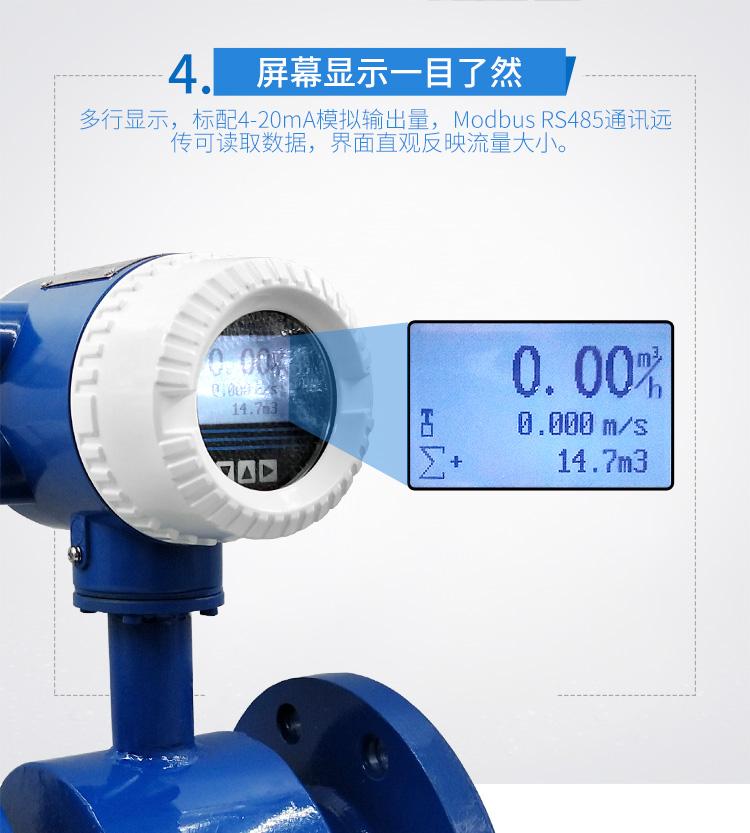

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
三、适用场合:
流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,**应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。
四、性能特点:
1、仪表结构简单、可靠,无可动部件,工作寿命长;
2、无截流阻流部件,不存在压力损失和流体堵塞现象;
3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统;
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响;

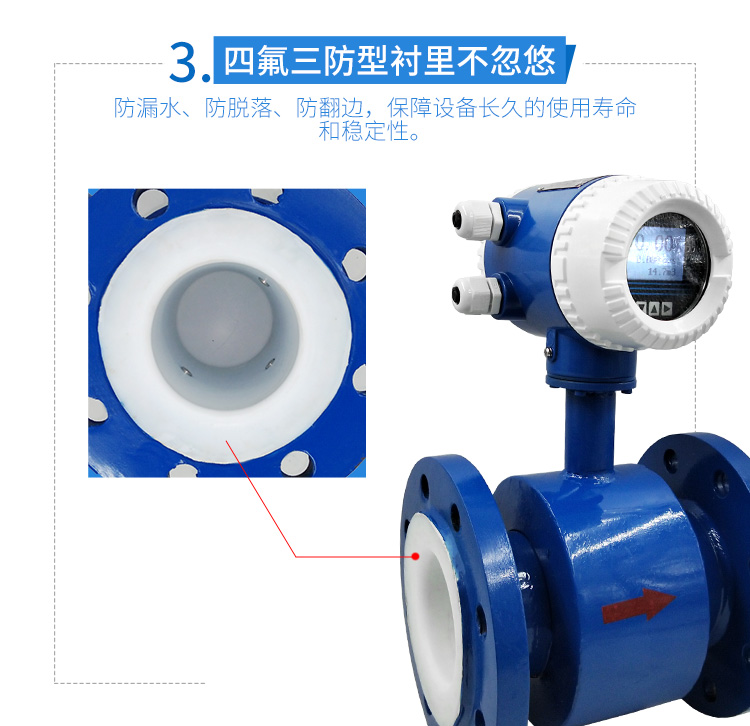

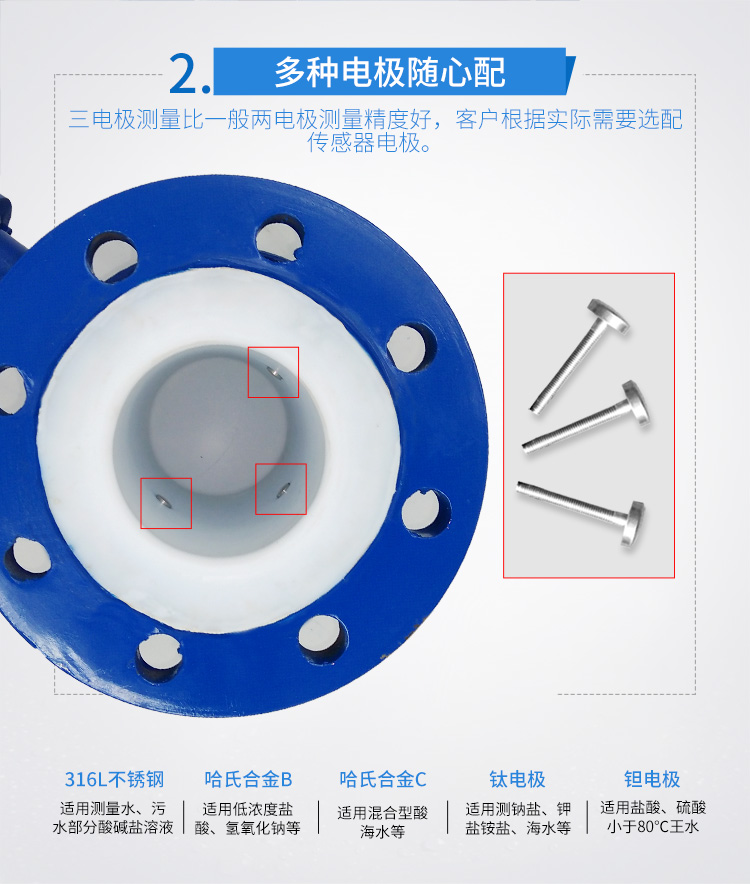

5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要;
6、备有管道式、插入式等多种流量计型号;
7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠;
8、具备一体化和分离型两种型式;

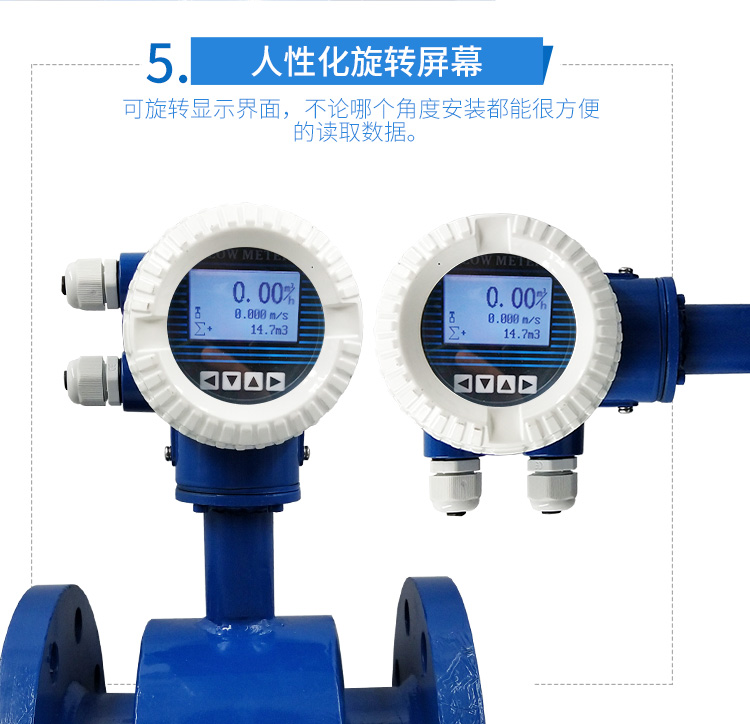

9、高清晰度LCD背光显示。
五、技术指标:
仪表精度:管道式0.5级、1.0级;插入式2.5级;
测量介质:电导率大于5μS/cm的各种液体和液固两相流体;
流速范围:0.2~8m/s;
工作压力:1.6MPa;
环境温度:-40℃~+50℃;
介质温度:聚四氟乙烯衬里≤180℃。
橡胶材质衬里≤65℃;
防爆标志:ExmibdⅡBT4;
防爆证号:GYB01349;
外磁干扰:≤400A/m;
外壳防护:一体化型: IP65;
分 离 型: 传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65;
输出信号:4~20mA.DC,负载电阻0~750Ω;
通讯输出:RS485或CAN总线;
电气连接:M20×1.5内螺纹,φ10电缆孔;
电源电压:90~220V.AC、24±10%V.DC;
zui大功耗:≤10VA。

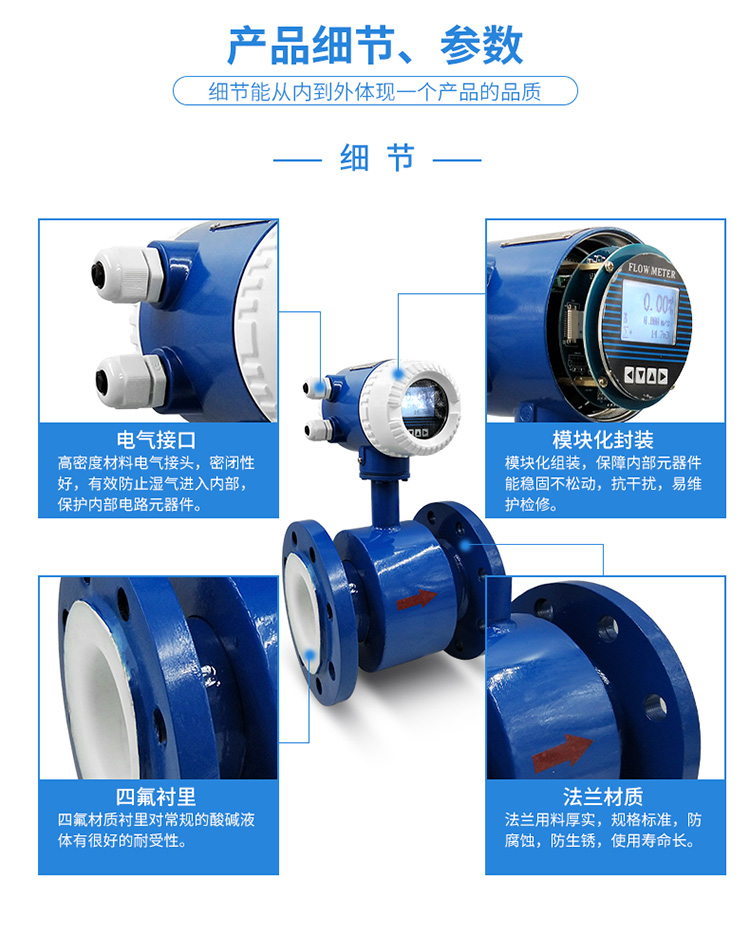

六、结构形式:
1、传感器:
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
a、测量导管:由不锈钢导管、衬里和连接法兰组合而成,为被测液体现场工况测量的载体。
b、测量电极:安装在测量导管内侧壁,与轴流方向垂直,使测量液体产生信号的一对电极。
c、励磁线圈:在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭:将励磁线圈产生的磁场导入液体,并构成磁回路。
e、壳体:仪表外包装。
2、转换器:
即为智能二次表,其将流量信号放大处理??单片机运算后,可显示流量、累计量,并能输出脉冲、模拟电流等信号,用于流体流量的计量或控制。
3、产品组装形式:
其分为一体型和分体型两种形式。
a、一体型: 传感器和转换器一体安装。
b、分体型:传感器和转化器分离安装,通过连接电缆形成流量计量系统。
c、为适应不同介质测量的要求,传感器的衬里和电极材料可以有多种选择。
七、按励磁方式分类:
要产生一个均匀恒定的磁场,就需要选择一种合适的励磁方式。如按励磁电流方式划分,有直流励磁、交流(工频或其他频率)励磁、低频矩形波励磁和双频矩形波励磁。
1、直流励磁
直流励磁方式用直流电或采用*磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的zui大优点是受交流电磁场干扰影响很小,因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化,即电解质在电场中被电解,产生正负离子,在电场力的作用下,负离子跑向正极,正离子跑向负极,这将导致正负电极分别被相反极性的离子所包围,严重影响仪表的正常工作。所以,直流励磁一般只用于测量非电解质液体,如液态金属流量(常温下的汞和高温下的液态钢、锂、钾)等。
2、交流励磁
工业上使用的电磁流量计,大都采用工频(50Hz)电源交流励磁方式产生交变磁场,避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题(例如正交干扰、同相干扰、零点漂移等)。现在交流励磁正在被低频方波励磁所代替。
3、低频方波励磁
低频方波励磁波形有二值(正-负)和三值(正-零-负-零)两种,其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰,消除由分布电容引起的工频干扰,抑制交流磁场在管壁和流体内部引起的电涡流,排除直流励磁的极化现象。
八、安装地点的选择:
为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1、尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95.9%。
4、选择便于维修,活动方便的地方。
5、流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量计下游侧。
九、安装要求:
流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
1、增加前后直管段的长度;
2、采用一个流量稳定器;
3、减少测量点的截面。
十、安装注意事项。
1、非测量电极的轴线必须近似于水平方向;
2、测量管道内必须完全充满液体;
3、流量计前方zui少要有5* D(D为流量计内径)长度的直管段,后方zui少要有3* D(D为流量计内径)长度的直管段;
4、流体的流动方向和流量计的箭头方向*;
5、管道内要有真空会损坏流量计的内衬,需特别注意;
6、在流量计附近应无强电磁场;
7、在流量计附近应有充裕的空间,以便安装和维护;
8、若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离zui少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道。
