一、仪表概述：
过热蒸汽流量计是测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较**、理想的流量仪表。
二、测量原理：

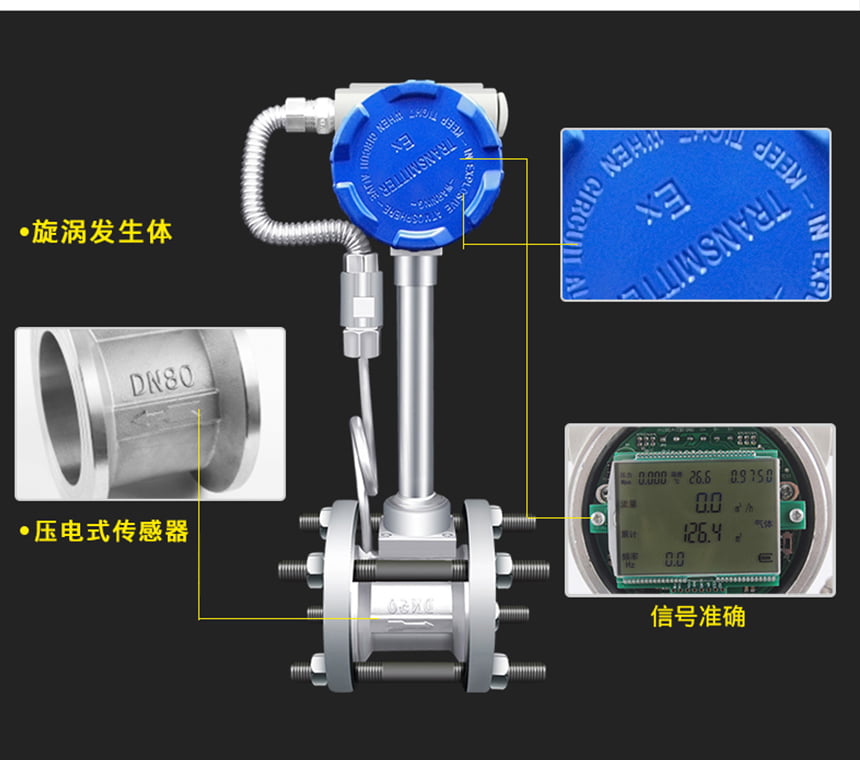

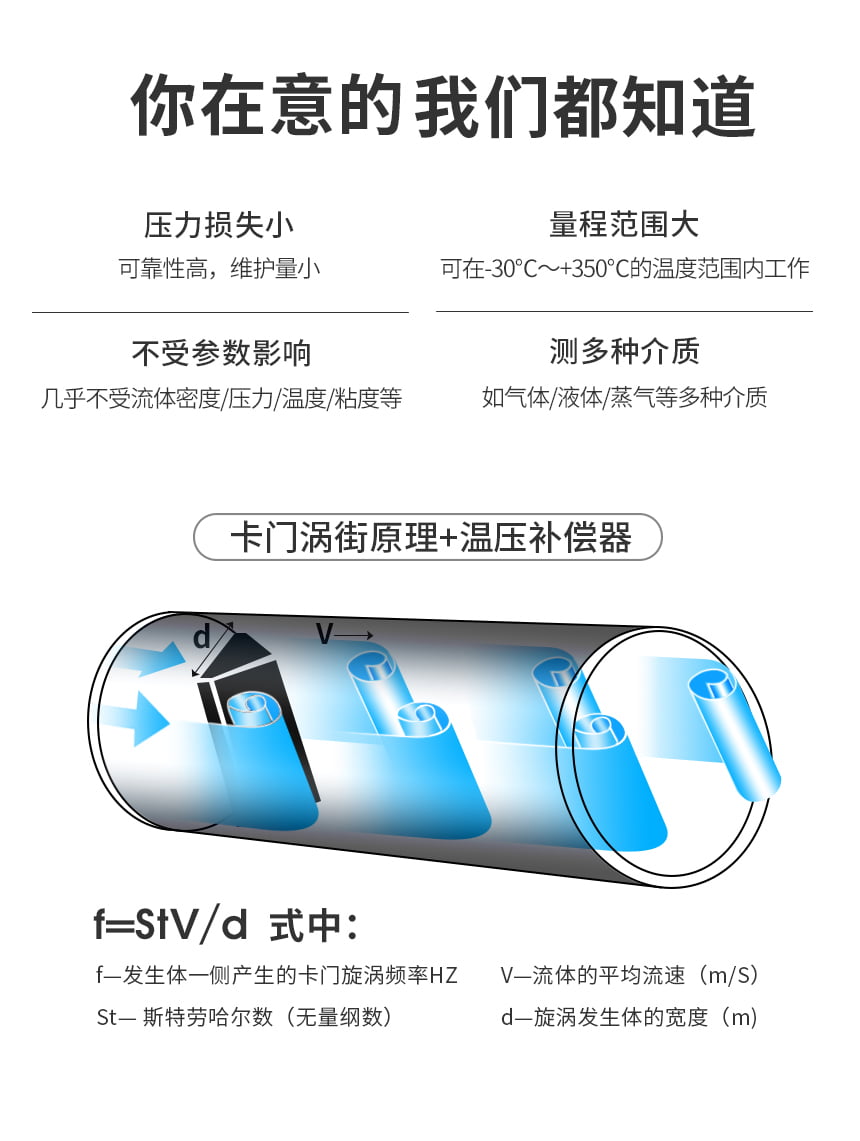

过热蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d 式中：
f 涡街发生频率（Hz）
V 旋涡发生体两侧的平均流速（m/s ）
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、适用场合：
蒸汽流量计可**用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四、性能特点：
1、无可动部件，长期稳定，结构简单便于安装和维护；
2、采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
3、采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
4、由软件对仪表系数非线性进行修正，提高测量精度；
5、压力损失小，量程范围宽；
6、采用EEPROM对累积流量进行掉电保护，保护时间大于10年。
五、技术指标：
1、测量介质：气体、液体、蒸气。
连接方式：法兰卡装式、法兰式、插入式。
2、口径：法兰卡装式口径选择25,32,50,80,100，法兰连接式口径选择 100,150,200。
3、流量范围：气体5～50m/s; 液体0.5～7m/s（对照下面流量计范围表）。
4、测量精度：1.0级 1.5级 2.5级。
5、介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃。
6、输出信号：脉冲电压输出信号高电平8～10V 低电平0.7～1.3V，脉冲占空比约50%,传输距离为100m，脉冲电流远传信号 4～20 mA,传输距离为1000m。
7、环境温度：-25℃～+55℃，湿度:5～90% RH50℃。
8、材质：不锈钢, 铝合金。
9、电源：DC24V或锂电池3.6V。
六、安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
7、直管段内径尽可能与传感器通径*，若不能*，应采用比传感器通径略大的管径，误差要≤3%并不超过5mm。
七、安装注意事项：
1、可安装在室内或室外。如果安装在地井里，且有水淹的可能，应选择潜水型传感器或变送器。
2、在管道上可以水平，垂直或倾斜安装，但当测量液体时，管道内必须充满液体。因此在垂直或倾斜管道上安装涡街流量计，液体的流动方向应自下而上。
3、上游侧和下游侧应留有较长的直管段，要求上下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门，应将调节阀或半开阀门安装在流量计下游5D之后。
4、安装管道内径必须与流量计内径*，否则管道必须变径。
5、在设计管道安装时，传感器或变送器放大器的上端应留有500mm空间，以方便调试和检修。
八、确定传感器的结构：

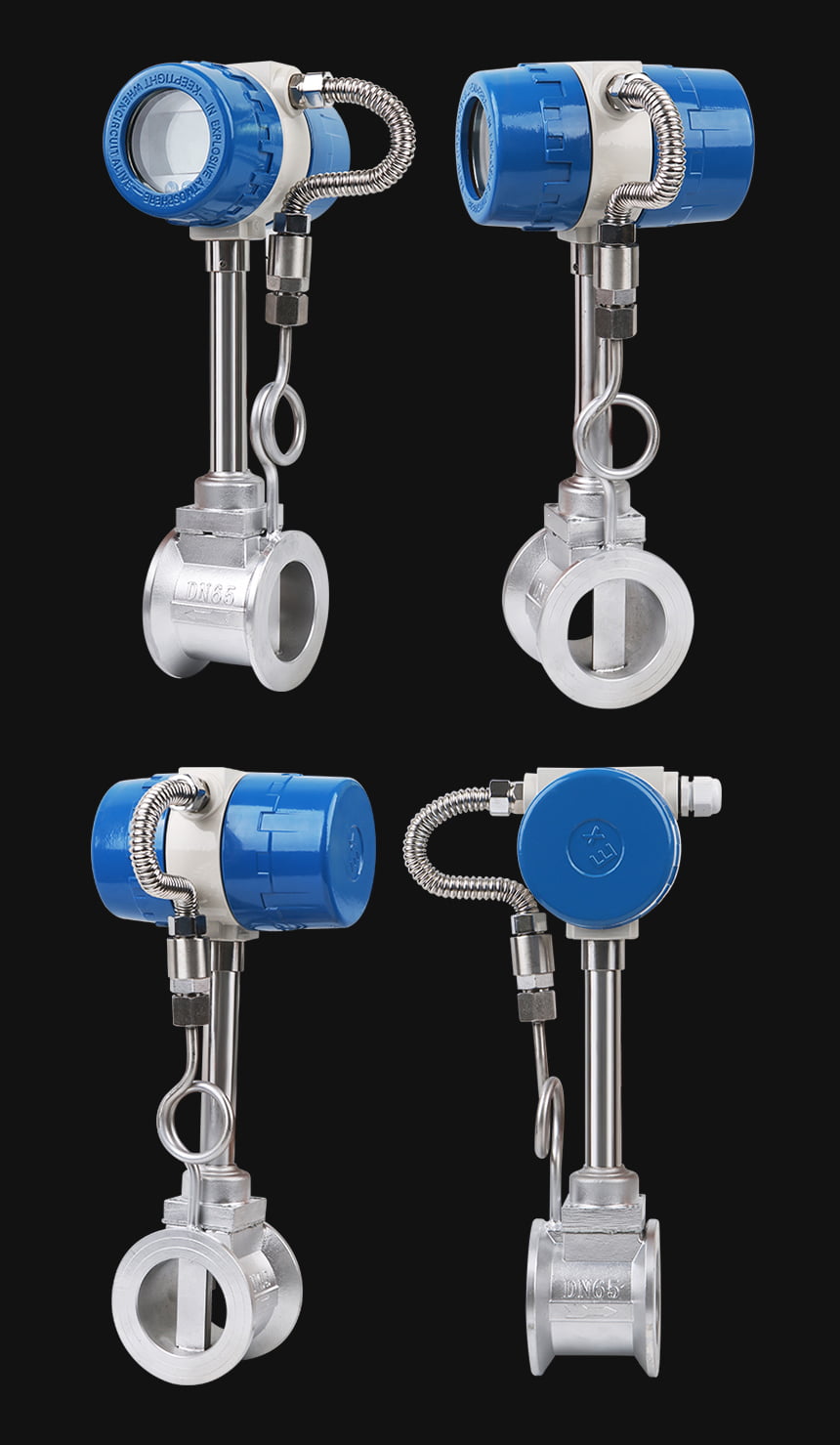

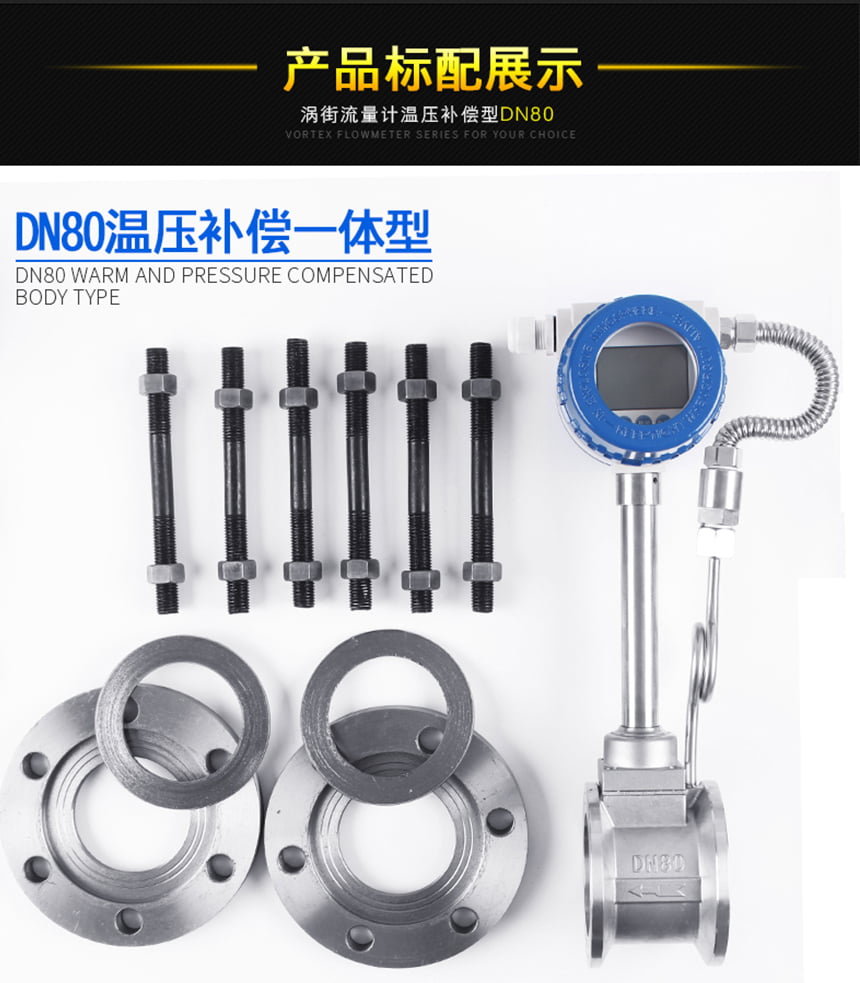

1、连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，因为其结构紧凑，价格低，而且供货周期短。

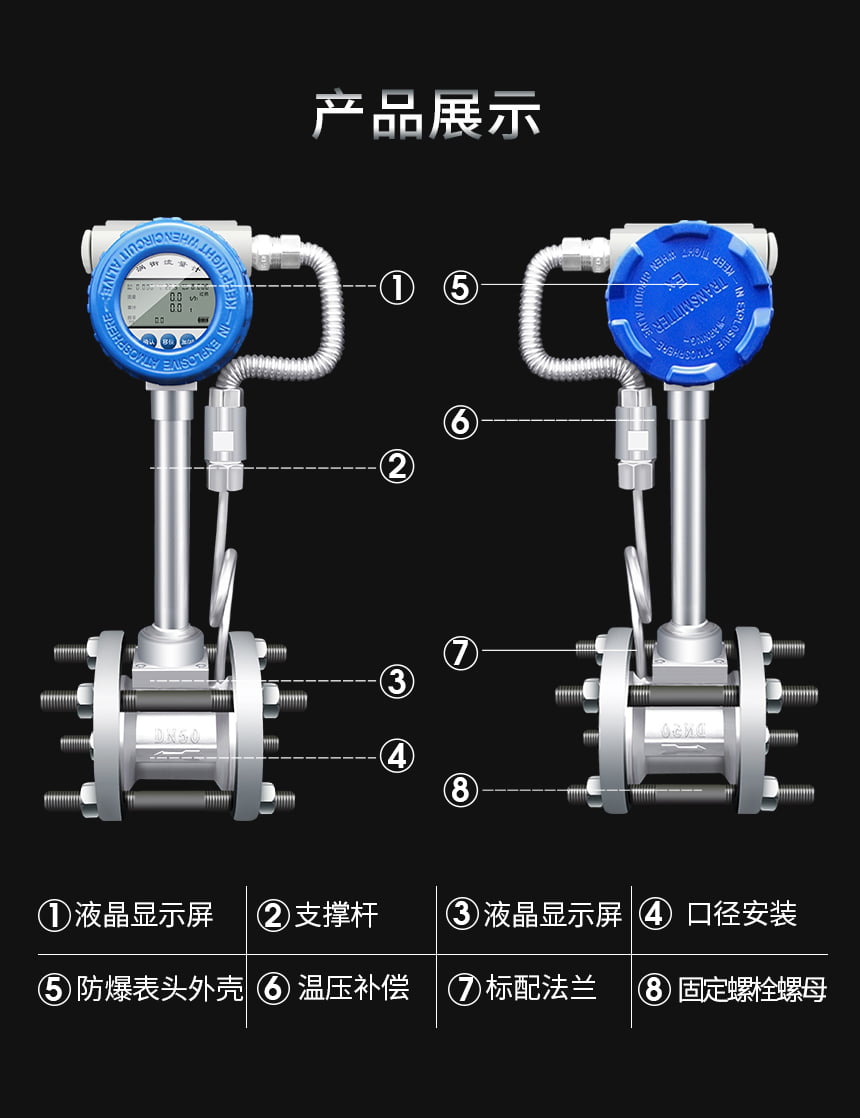

2、结构类型：一体式结构和分体式结构。一般采用一体式结构，只有在特殊场合下采用分体式结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数方便时）。

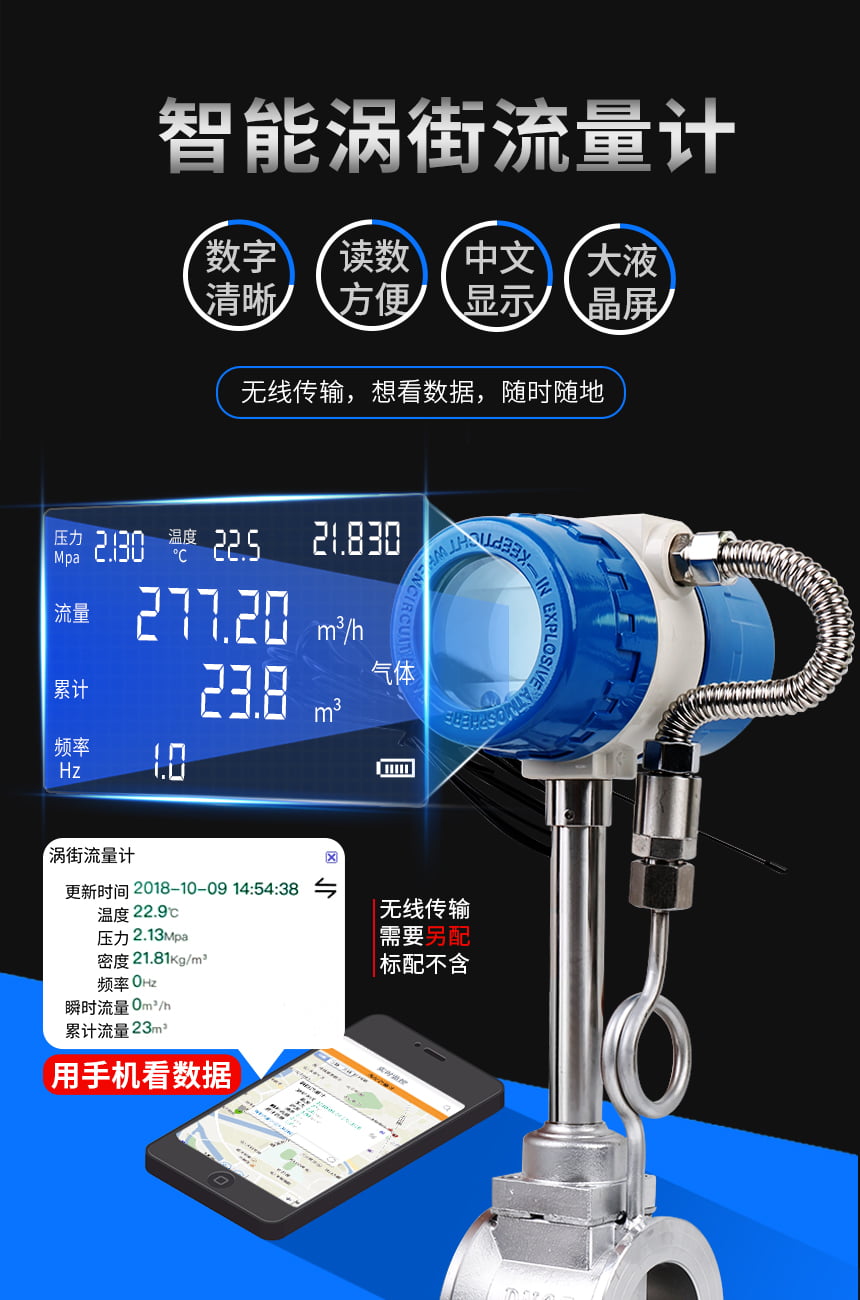

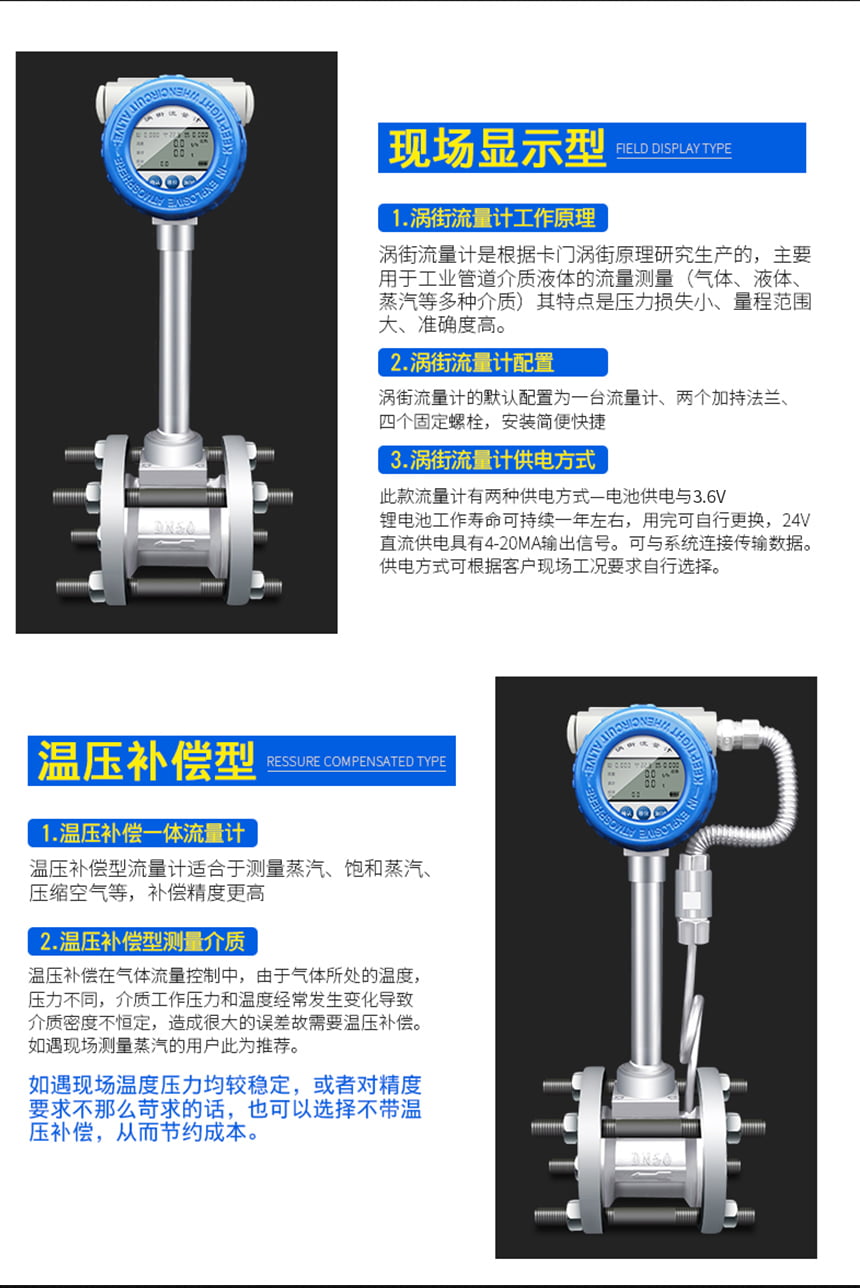

3、显示方式：无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示器，可显示累积流量、瞬时流量等参数。
4、信号输出方式：脉冲信号输出和4～20mA标准电流信号输出。一般情况下建议采用脉冲信号输出，因为脉冲信号直接与漩涡脱落频率相对应，不需转换，具有zui高的累计精度；同时，在通常的传输距离内，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或控制系统组成流量测量系统。
5、防爆形式：非防爆型和本安防爆型。如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。
