保温型磁翻板液位计
保温型磁翻板液位计
  • 产品名称

    保温型磁翻板液位计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询

一、仪表概述:
保温耐腐型磁翻板液位计安装于桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。用于塔、槽、罐容器内各种液体液位的连续测量。属就地指示显示型液位计。可选配液位报警器和液位变送器。
二、测量原理:
根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时 翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实 际高度,从而实现液位清晰的指示。
三、适用场合:

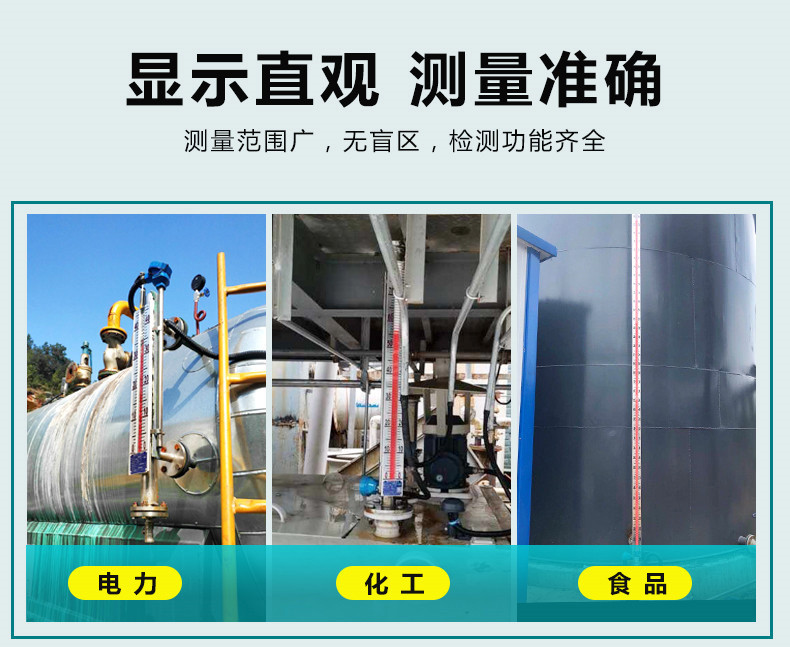

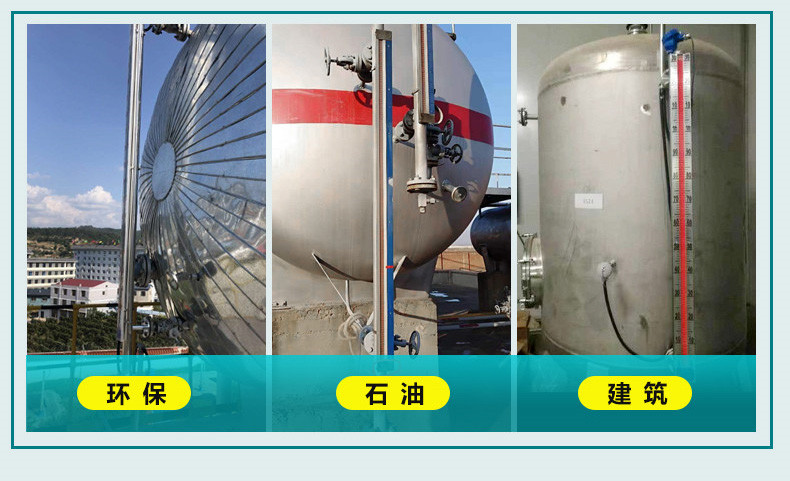

保温耐腐型磁翻板液位计**用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。
四、性能特点:
耐腐型磁翻板液位计的零部件采用1Cr8NitTi、316L、304不锈钢内衬PTEE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有可靠性和抗腐蚀性能。其特点十分显著:
1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;
2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;
3、工作压力范围宽,耐压从真空到42MPa;
4、工作温度范围宽,适用于从-160-450℃;
5、**用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;
6、各型号均可选丁忧磁性报警开关,实现高低液位自动控制或报警;
7、各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。








五、技术指标:
测量范围:0-150-6000mm(大于6000mm可协商订货)。
介质密度:0.4-20g/cm3。
工作压力:-0.1-42MPa。
工作温度:-160-450℃。
连接法兰:法兰通径为DN20-DN150,法兰标准采用化工部HG20592-97法兰标准,其它法兰标准请用户在订货时注明。
环境振动:频率≤25HZ,振幅≤0.5mm。
法兰材质:碳钢、304、316L。
跟随速度:≤0.08m/s。
介质粘度:≤0.04Pa。
主导管材质:1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE。
主导管直径:¢48、¢57、¢62mm。
磁翻柱材质:≤80℃:ABS塑料,≥80℃:陶瓷或金属。
显示器材质:≤80℃:ABS塑料,≥80℃:铝合金。

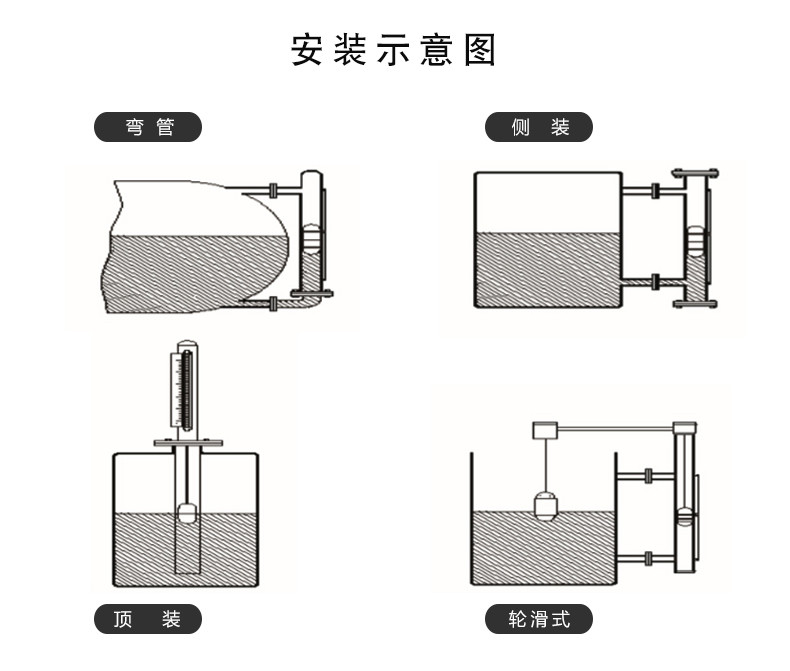

安装方式:侧装,顶装(低装)。
排污阀:球阀,针型阀。

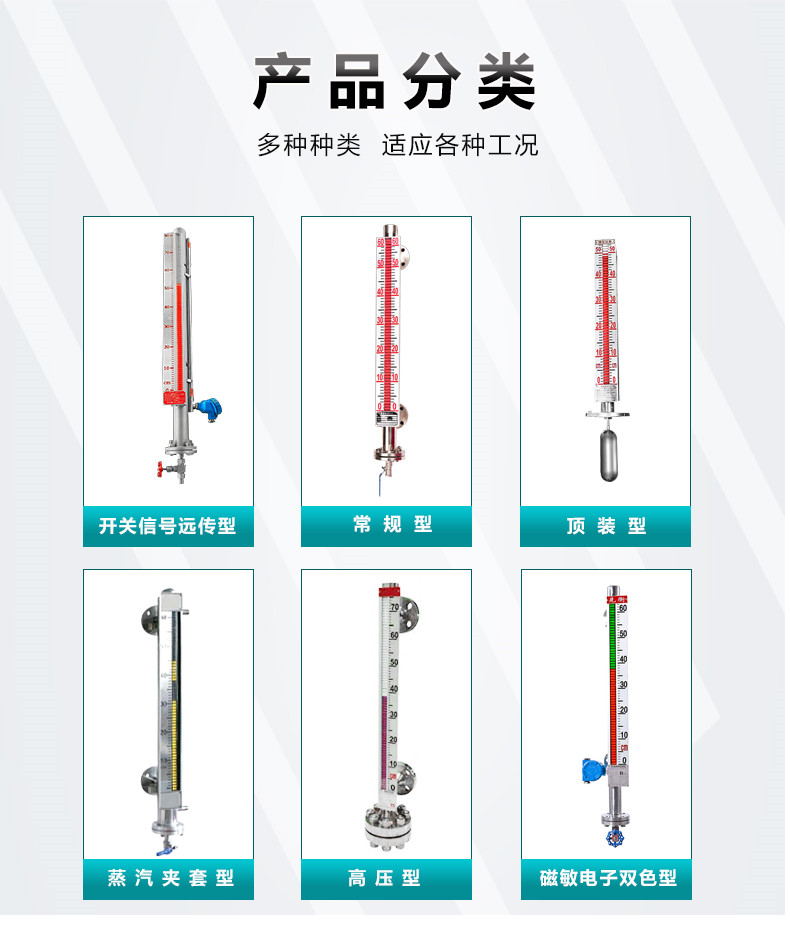

六、分类和应用:
1、插入型磁翻板液位计:该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计:是我厂专为解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
七、使用维护:
使用:
1、配套仪表及附件详细内容具体见相应仪表附件说明书。
2、为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不*,可用校正磁钢将其有吸顺,仪表即可正常工作。
3、液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。
5、液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
维护:
1、液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
2、根据介质情况,可定期清洗主导管,清洗管内沉积杂质。
3、对液体进行清洗或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
4、对低温型及液化气型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。
八、注意事项:
1、与被测容器的上下分液管间各装一只截止阀门以便打开或关闭液位计和便于液位计的维修。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或耳朵攀)作固定支撑以增加强度。 配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于 0.8mm2。与交 流电源同路平行铺设时,至少应保持20厘米以上的间距,单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时,至少应保持20厘米以上的间距,需单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关,故不同介质有不同盲区。
