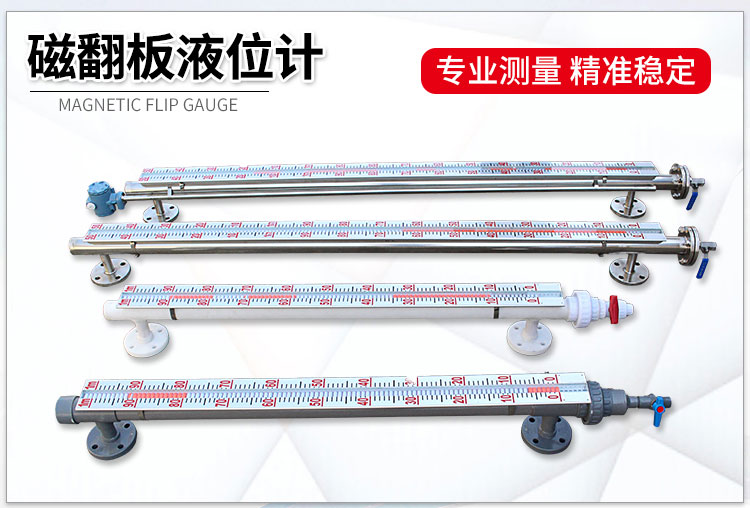

侧装远传型磁翻板液位计
侧装远传型磁翻板液位计
  • 产品名称

    侧装远传型磁翻板液位计

  • 公司名称

    金湖多特自动化仪表有限公司

  • 免费热线

    189-3675-2789

  • QQ报价

    点击咨询











一、仪表概述:
侧装远传型磁翻板液位计的灵敏度非常高以及视野也非常宽。现场指示、信号远传一机多能。各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量。 磁翻板液位计在使用的时候,可以在高温和高压的情况下作业的,并且在工作的时候,还具有一定的耐腐蚀,这样就大大的增加了它的使用寿命,同时磁翻板液位计本体管采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。还具有直观、醒目、视角宽,结构紧凑合理,并且使用的时候没有任何的危险,是十分安全可靠的。测量范围基本不存在盲区。
二、测量原理:
产品由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成。工作原理为:本体外的翻板箱及变送器受本体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促使翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
三、适用场合:

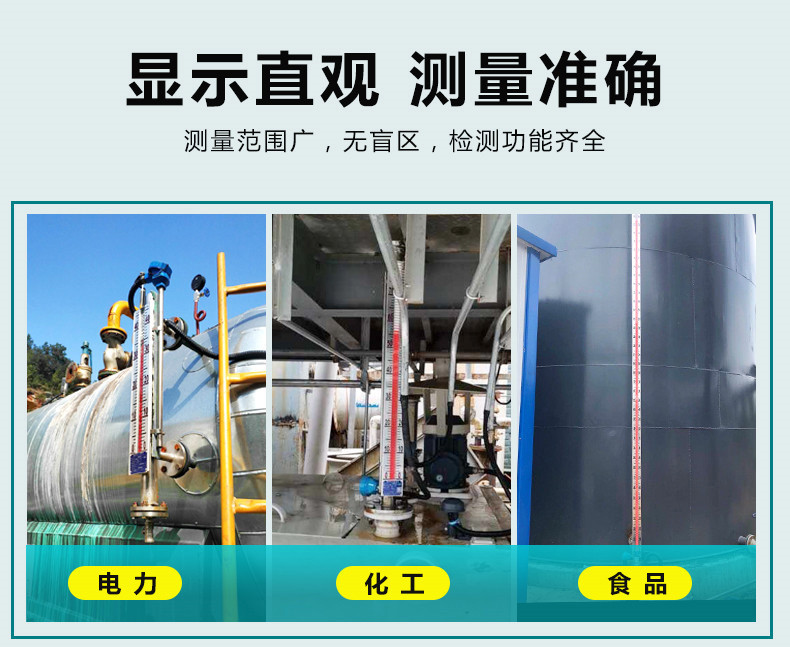

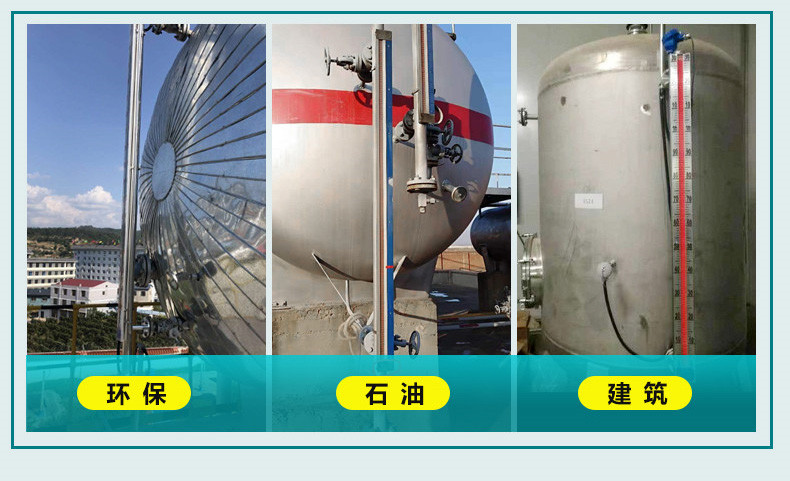

侧装远传型磁翻板液位计**用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。

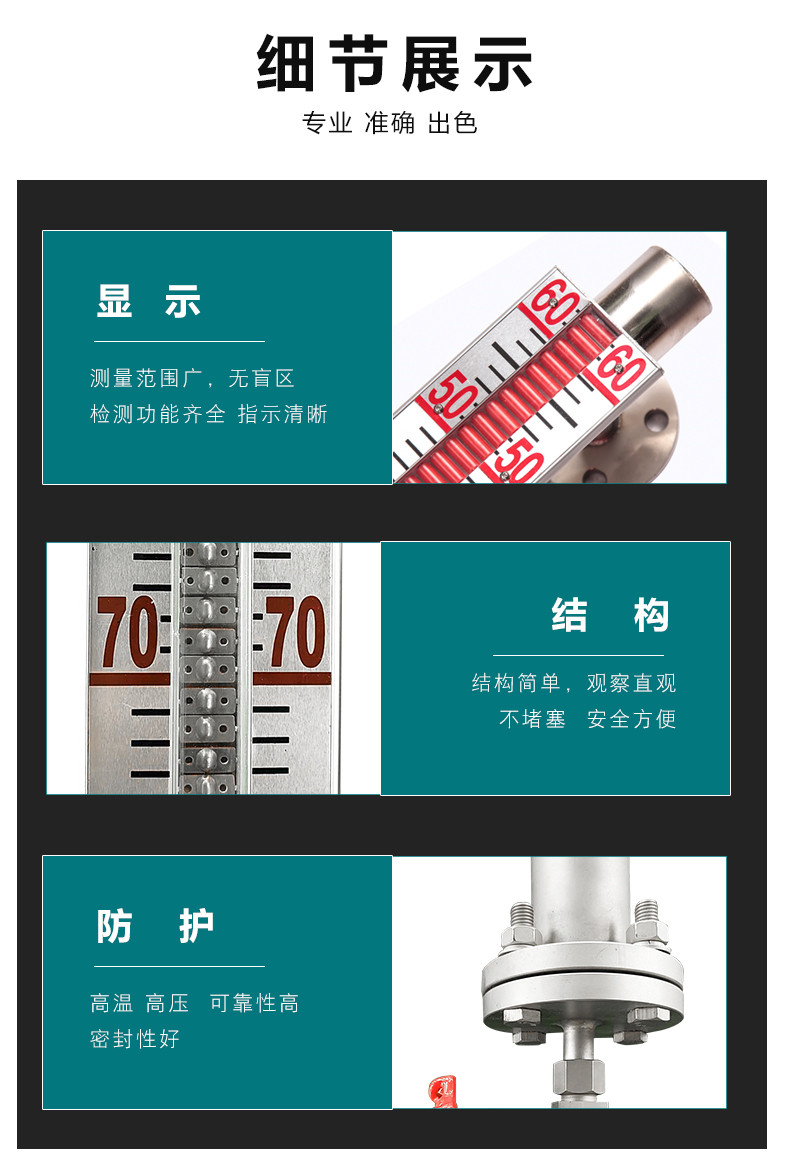

四、性能特点:
1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;
2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;
3、工作压力范围宽,耐压从真空到42MPa;
4、工作温度范围宽,适用于从-160-450℃;
5、**用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;
6、各型号均可选丁忧磁性报警开关,实现高低液位自动控制或报警;
7、各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。

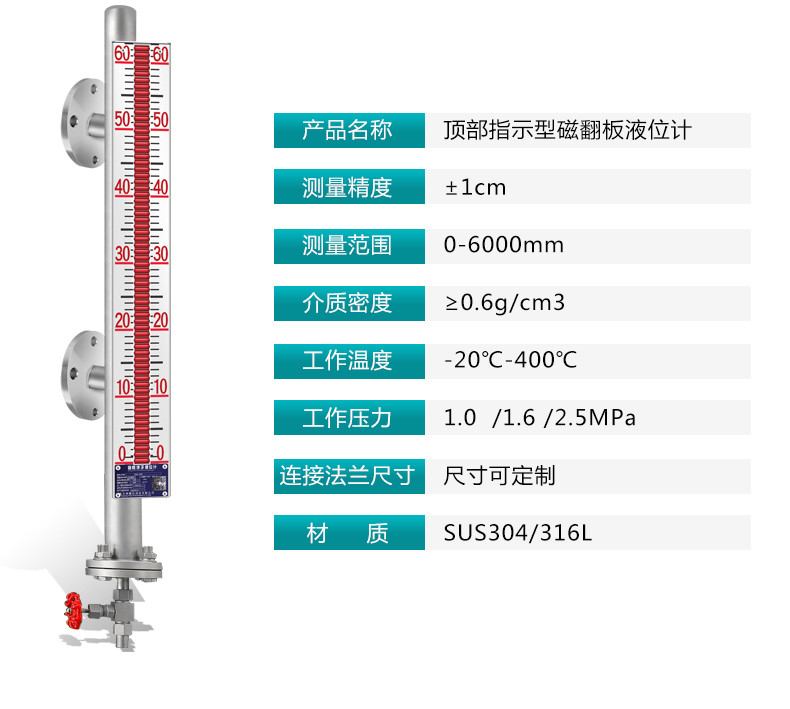

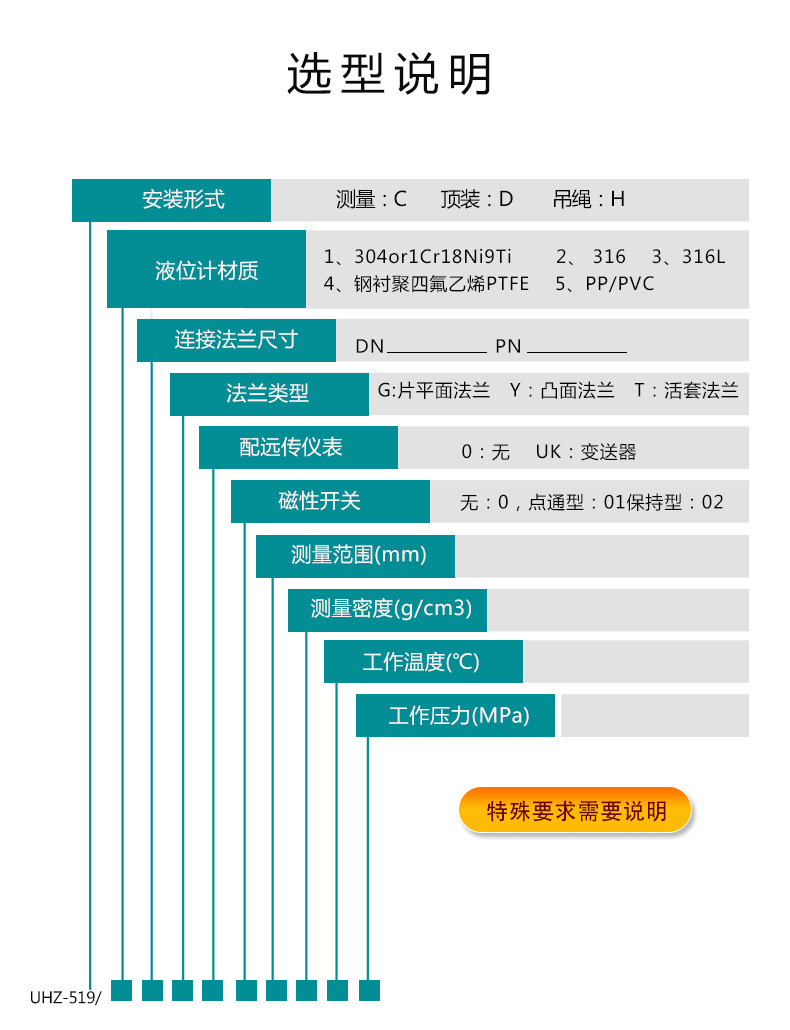

五、技术指标:
测量范围:150-6000mm(大于6000mm可协商订货);
精确度:±10mm;

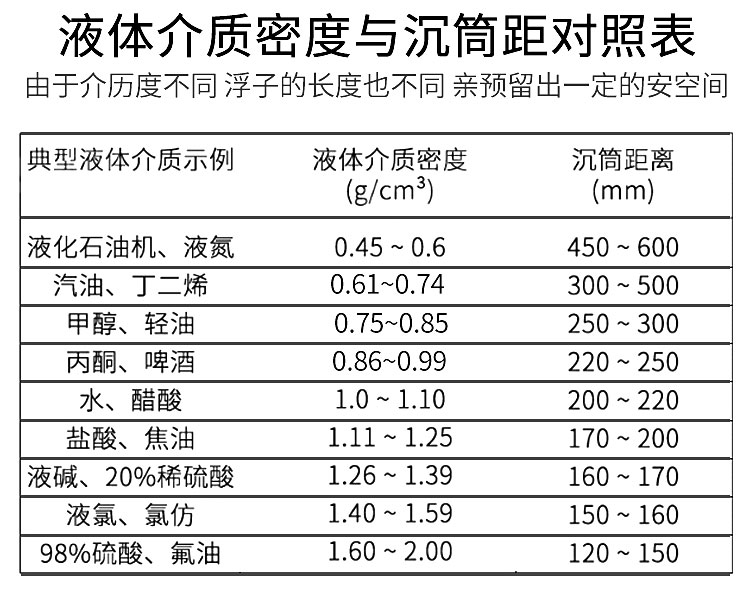

介质密度:0.4-20g/cm3; 介质密度差:≥0.15g/cm3;
工作压力:-0.1-42MPa;
工作温度:-160-450℃;
连接法兰:法兰通径为DN20-DN150,法兰标准采用化工部HG20592-97法兰标准,其它法兰标准请用户在订货时注明;
环境振动:频率≤25HZ,振幅≤0.5mm;
法兰材质:碳钢、304、316L;
跟随速度:≤0.08m/s;
介质粘度:≤0.04Pa;
主导管材质:1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE;
主导管直径:¢48、¢57、¢62mm;
磁翻柱材质:≤80℃:ABS塑料,≥80℃:陶瓷或金属;
显示器材质:≤80℃:ABS塑料,≥80℃:铝合金;
安装方式:垂直安装;
排污阀:球阀,针型阀。

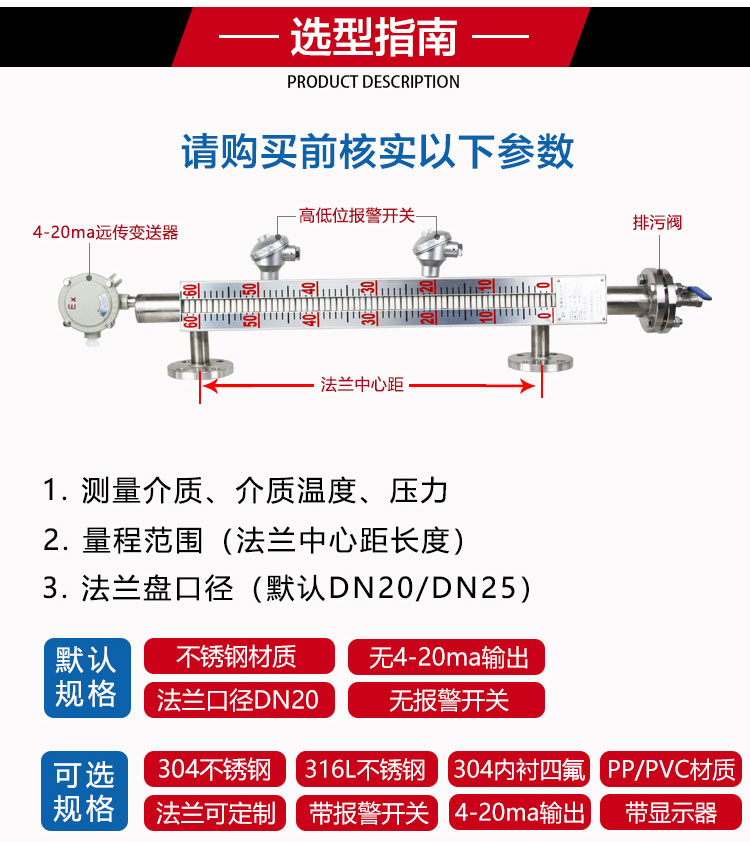

六、附加功能选择项:
磁性限位开关:
常开型:高于报警点合并;
常闭型:高于报警点断开;
开关容量:250VAC1A(阻性)250VAC0.3A(感性);
开关寿命:100000次。
七、液位变送器:
输出电流:4-20mADC;
分辨率:±1-±10mm;
负载电阻:500Ω(24VDC供电时);
传送距离:>3000m;
工作电源:16-30VDC。
八、智能液位变送器:
输出电流:4-20ADC;
分辨率:0.2mm;
负载电阻:500Ω(24VDC供电时);
传送距离:>3000m;
工作电源:16-30VDC。
九、夹套形式:
蒸汽夹套和水循环夹套,是在液位计主导管处增加一层筒体,供蒸汽,循环水或导热油流通。
真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。
双层夹套,一般是指在蒸汽伴热夹大套外再做一层真空夹套。
电伴热系统,是在液位计主导管外缠绕电伴热带,从而给介质加热。
十、统构成及接线:
1、上下限开关输出:
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a 带本安防爆,上、下限开关输出型:
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b 带本安防爆远传型:
适合使用于∏类电气设备(工厂用)、C级气体,zui高表面温度组别T4(135℃)。
十一、安装使用及注意事项:
1、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液位计的正常工作。
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
7、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管,观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行;
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、安装必须垂直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
11、当配有远传配套仪表时需做到如下几条:
a、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
b、远传配套仪表上感应面应面向和紧贴主导管;
c、远传配套仪表零位应与液位计零位指示处在同一水平线上;
d、远传配套仪表与显示仪表或工控机之间的连线需单独穿保护管敷设或用屏蔽二芯电缆敷设;
e、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
