防腐型磁翻板液位计零部件采用1Cr8NitTi、316L、304不锈钢内衬PTEE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有可靠性和抗腐蚀性能。它的本体、浮标、翻板箱等部件组成,利用磁性浮标驱动双色薄片来显示液面的位置,采用双色(黑色呈气相,红色呈液相)翻片显示。当液面上升时,液相翻板翻成红色,液面下降时,气相翻板翻成黑色,从而醒目指示容器内的液位变化,指示连续直观醒目、无盲区,在任何情况下都不会出现假液位。而且结构简单,安装维修方便,量程大,设计压力高使用寿命长,使用范围广。
二、结构于测量原理:
1、基本型
磁翻板是根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使开关动作时,实现报警或限位控制。

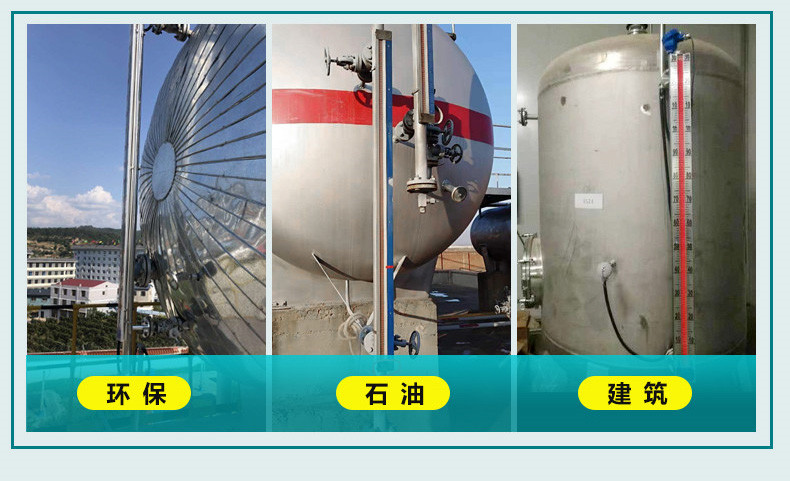

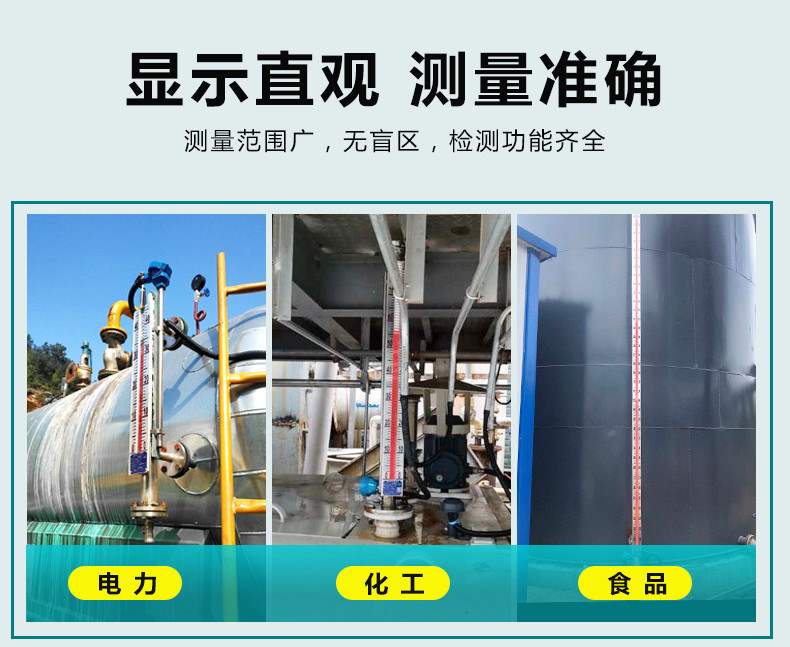

三、适用场合:
防腐型磁翻板液位计**用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。

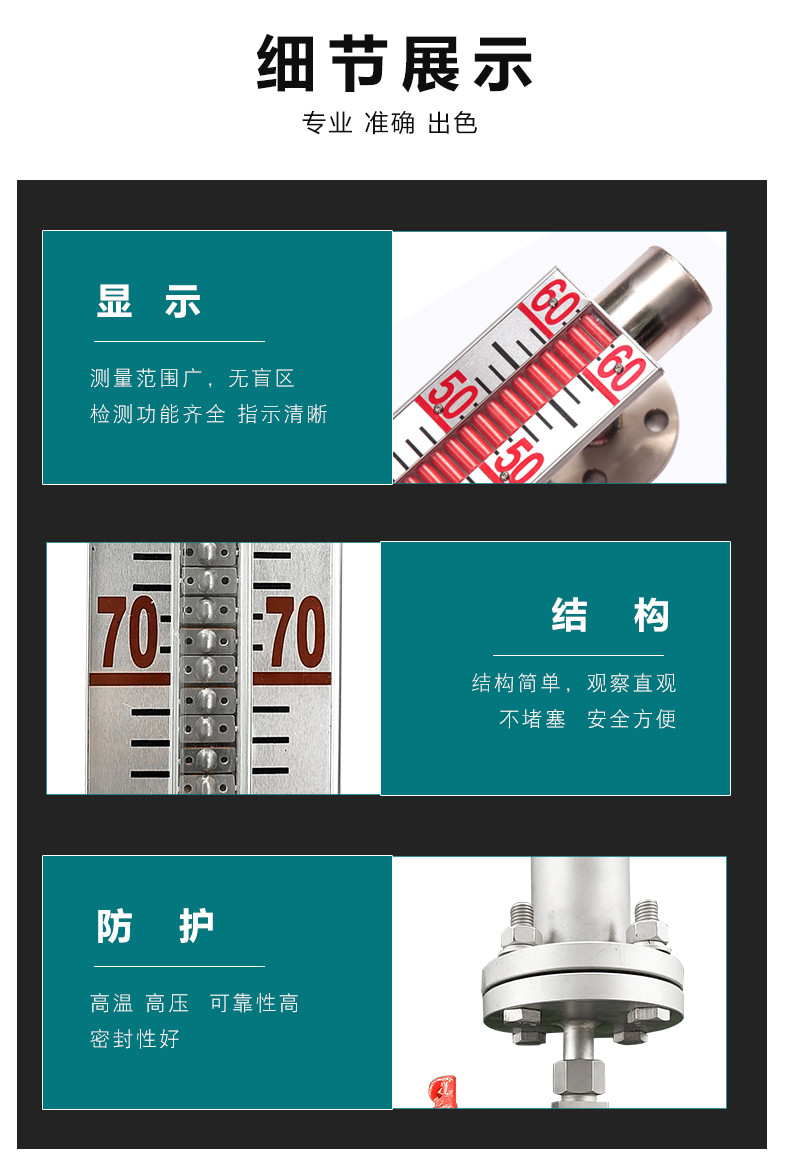

四、性能特点:
1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用;
2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的;
3、工作压力范围宽,耐压从真空到42MPa;
4、工作温度范围宽,适用于从-160-450℃;
5、**用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;
6、各型号均可选丁忧磁性报警开关,实现高低液位自动控制或报警;
7、各型号均可选配4-20mADC液位变送器,实现远距离集中测量与控制。

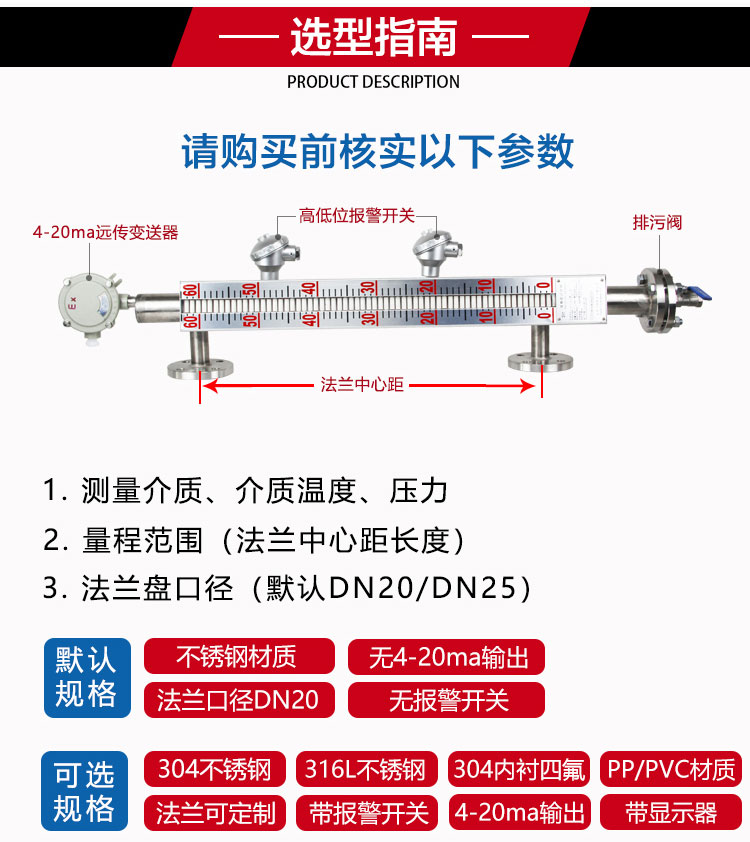

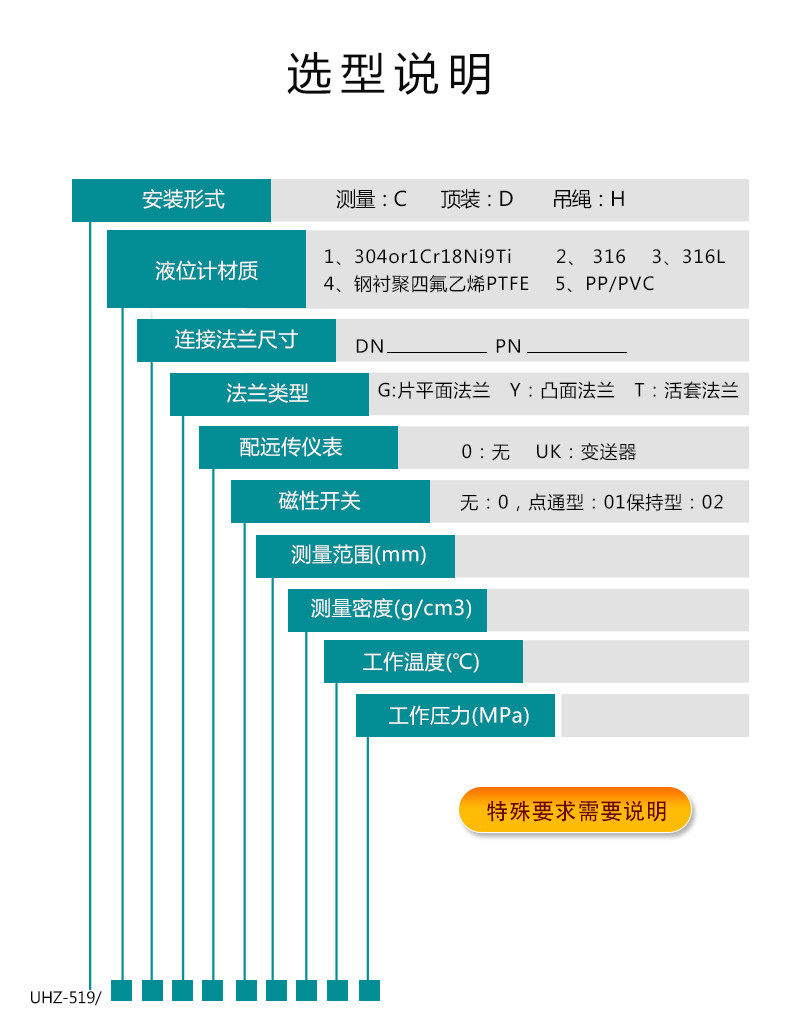

五、技术指标:
测量范围:0-150-6000mm(大于6000mm可协商订货)。

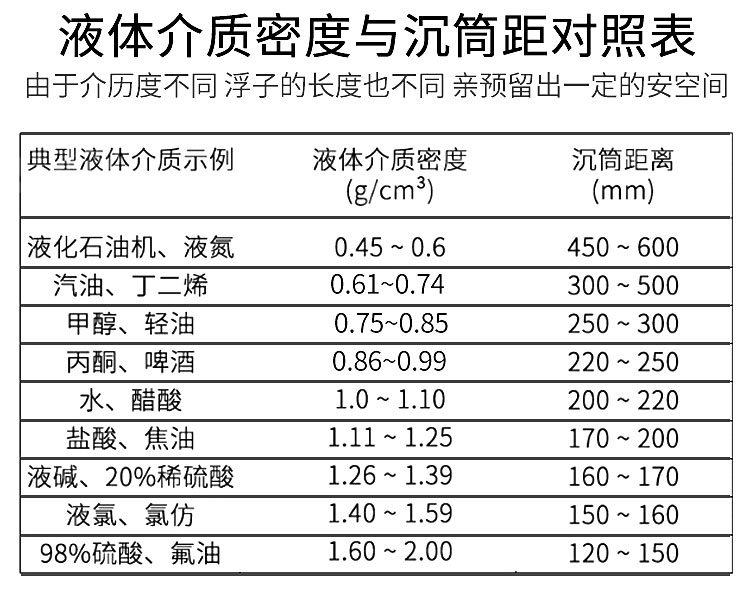

介质密度:0.4-20g/cm3。
工作压力:-0.1-42MPa。
工作温度:-160-450℃。
连接法兰:法兰通径为DN20-DN150,法兰标准采用化工部HG20592-97法兰标准,其它法兰标准请用户在订货时注明。
环境振动:频率≤25HZ,振幅≤0.5mm。
法兰材质:碳钢、304、316L。
跟随速度:≤0.08m/s。
介质粘度:≤0.04Pa。
主导管材质:1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE。
主导管直径:¢48、¢57、¢62mm。
磁翻柱材质:≤80℃:ABS塑料,≥80℃:陶瓷或金属。
显示器材质:≤80℃:ABS塑料,≥80℃:铝合金。
安装方式:侧装,顶装(低装)。
排污阀:球阀,针型阀。

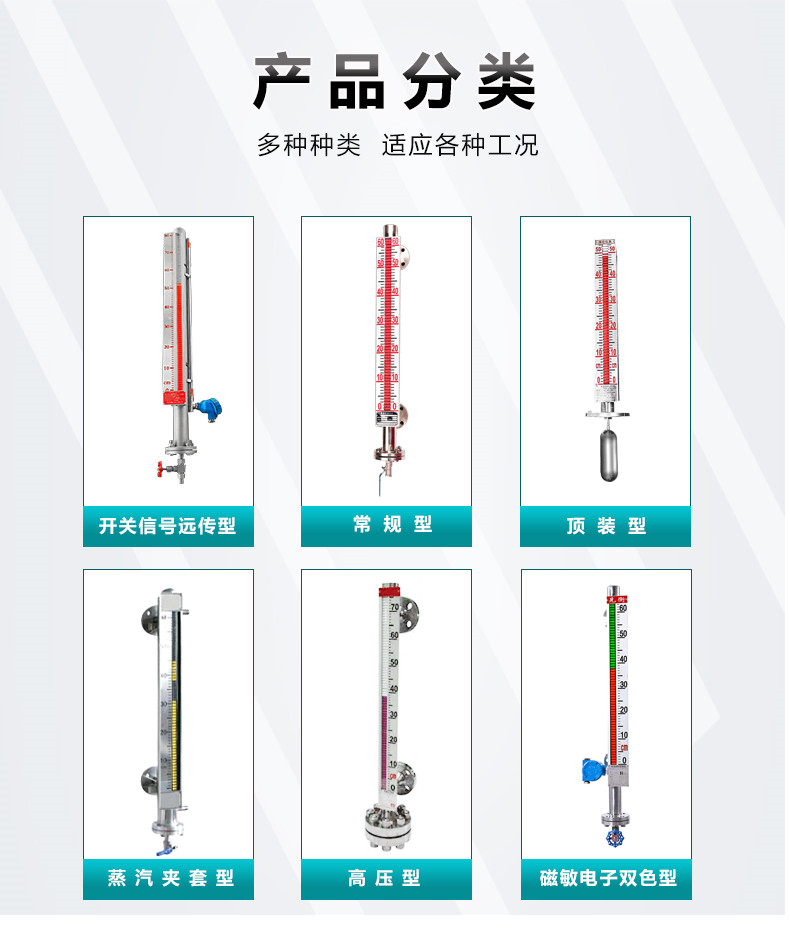

六、分类和应用:
1、插入型磁翻板液位计:该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计:是我厂专为解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
七、使用与维护:
使用:
1、配套仪表及附件详细内容具体见相应仪表附件说明书。
2、为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不*,可用校正磁钢将其有吸顺,仪表即可正常工作。
3、液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。
4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。
5、液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
维护:
1、液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
2、根据介质情况,可定期清洗主导管,清洗管内沉积杂质。
3、对液体进行清洗或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
4、对低温型及液化气型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。

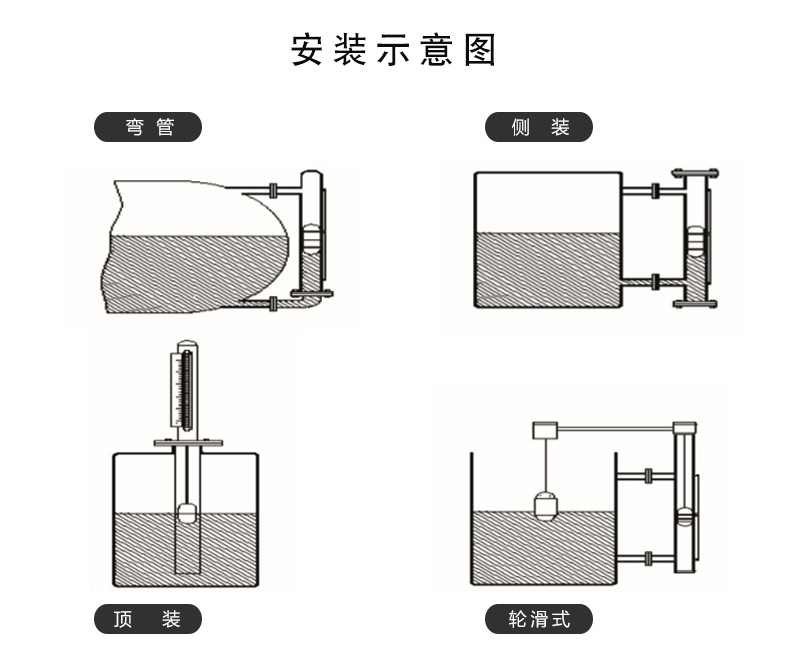

八、安装注意事项:
1、为防止运输途中磁性浮子在主导管内高速运动而被撞击,液位计出厂前,用卡丝将磁性浮子固定在下引液管处,用户在安装使用前应先抽去卡丝方能安装。
2、液位计安装必须垂直,以保证磁性浮子在主导管内上下运动自如。
3、液位计与容器之间应装有截止阀,以便清洗和检修时切断物料。
4、液位计筒体周围不容许有导磁体靠近,否则会直接影响液位计正常工作。
5、液位计安装完毕后,需用磁钢进行校正。对磁翻柱导引一次,使零位以下显示红色,零位以上显示白色。
6、液位计投入运行时,应先打开上引液管阀门,然后慢慢开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
7、打开底法兰盲板、装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!
8、液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
9、根据介质情况,可定期打开排污阀清洗主导管,清除管内沉积物质。
